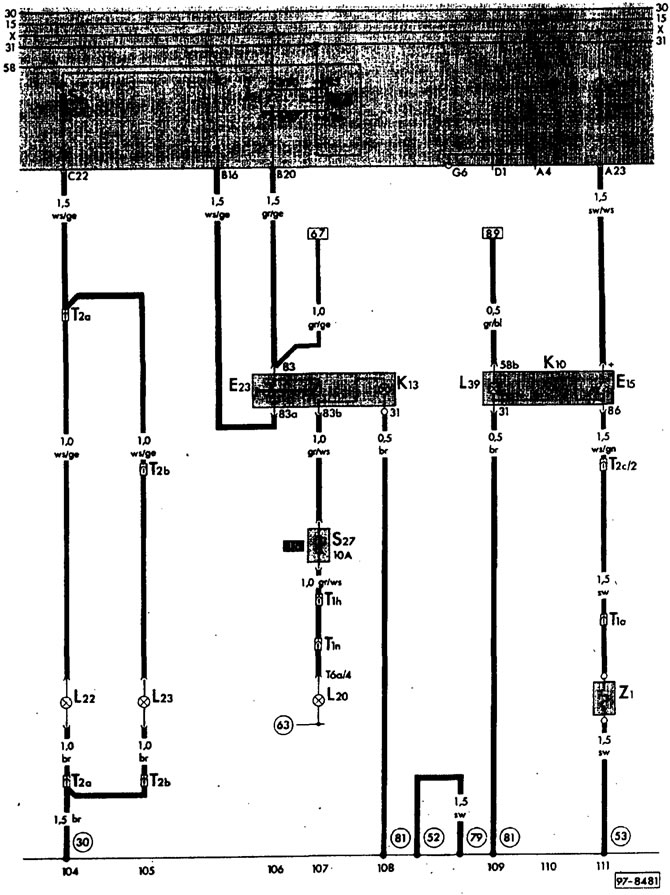

Ködlámpa, hátsó ködlámpa, fűthető hátsó ablak
- Hátsó ablakfűtés kapcsoló
- Ködlámpák és parkolólámpák kapcsolója
- Ködlámpa relé
- A hátsó üveg fűtésének ellenőrző lámpája
- Hátsó ködlámpa figyelmeztető lámpa
- Hátsó ködlámpa
- Ködlámpa izzója balra
- Jobb oldali ködlámpa
- Világító lámpa a hátsó ablak fűtés kapcsolójához
- Hátsó ködlámpa biztosíték
- Csatlakozó, 1 tű, bal hátsó ablak felett
- Csatlakozó, 1 tű, a műszerfal mögött, bal oldalon
- Csatlakozó, 1 tűs, csatlakozódobozban - motortérben
- Csatlakozó, 2 tüske, a bal felső légbeömlő burkolat mögött
- Csatlakozó, 2 tüske, a jobb felső légbeömlő burkolat mögött
- Csatlakozó, 2 tű, a műszerfal mögött, bal oldalon
- Fűtött hátsó ablak tekercs
(30) - Tömegpont, a relé tábla mellett
() - Tömegpont, a bal oldali csomagtérajtóban
() - Tömegpont, a jobb oldali csomagtérajtóban
() - Földelési pont, izzótábla, hátsó lámpa balra
() - Földpont, bal hátsó tetőkeret, a csomagtérajtó kábelköteg vezetékcsatornája mellett
() - Földcsatlakozás, a műszerfal kábelkötegében
