Itt csak a szerelési munkákat írjuk le, ami eltér a soros ajtóval végzett hasonló munkáktól. A beállítás előtt el kell végezni a soros ajtóra vonatkozó összes fent leírt szerelési munkát.
A kiegészítő retesz rugalmas kábelhúzásának beállítása
A kiegészítő retesz zörög.
A rugalmas rúd túl szorosan van felszerelve, a kiegészítő retesz nem működik.

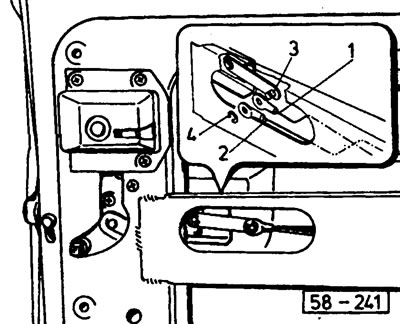

(58-241) Rögzítse az 1. huzalrudat és a 2. rugalmas rudat a 3. összekötő rúd csapjához, és rögzítse az alátéttel 4.

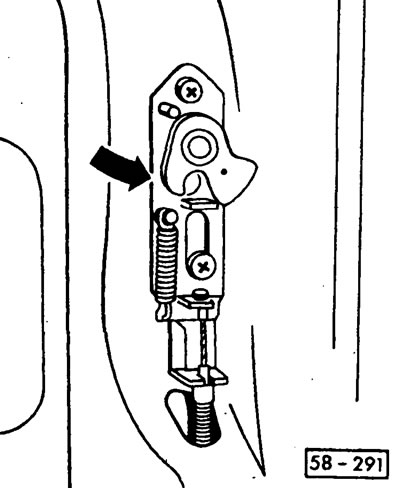

(58-291) A kiegészítő retesz forgásütközőjét a nyíl irányába nyomjuk le, amíg be nem kattan.

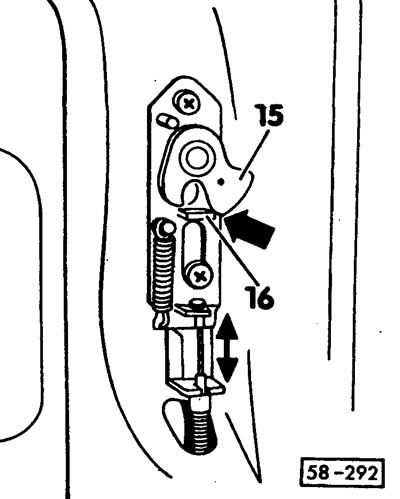

(58-292) Állítsa be a rugalmas rudat úgy, hogy amikor a forgóütköző be van kapcsolva, ne legyen holtjáték a kiegészítő reteszben (kettős nyíl).
Ha a rugalmas rúd megfelelően van felszerelve, a 15 forgóütközőnek és a 16 csúszkának teljesen át kell fednie egymást.
A központi zár csapcsavarjának beállítása
Az ajtó magassága nincs beállítva.
Az ajtó nehezen nyitható és zárható, a forgótányér csapszeges reteszre ül.

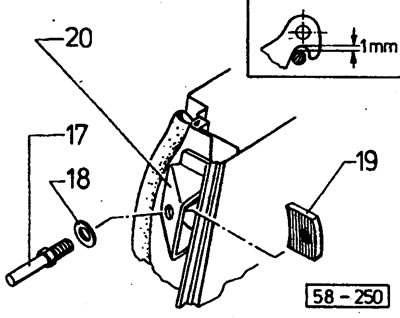

(58-250) csavarja fel a csavart 17 sasszeggel, a 18 hajlékony tárcsát és a 19 menetes lemezt alulról kívülről a 20 rögzítő támaszra.
Csukja be az ajtót.
Ellenőrizze az ajtó magassági helyzetét, és ha szükséges, mérje meg a korrekciós értéket.
Nyissa ki az ajtót, és filctollal jelölje meg a korrekciós értéket a rögzítő támasztékon.
Szerelje be a csavart a sasszeggel a megjelölt helyzetbe, zárja be az ajtót és ellenőrizze az ajtó magasságát.
Ezzel egyidejűleg belülről ellenőrizze, hogy a sasszeggel ellátott csavar és a felül lévő forgóütköző közötti távolság legalább 1 mm, lásd az 58-250. ábrát.
Nyissa ki az ajtót.
Ha szükséges, állítsa be újra a csavar helyzetét.
Csukja be az ajtót. Még egyszer ellenőrizze az ajtó beépítési magasságát, valamint a csapszeggel ellátott csavar és a forgóütköző közötti távolságot.
Nyissa ki az ajtót, húzza meg a csavart csapszeggel 50 Nm nyomatékkal.
