A belső CV ízület ellenőrzése (VW Polo 3)

A CV-csuklót szét kell szerelni a kenőanyag cseréjéhez, valamint a golyók és a golyórögzítő gyűrű kopásának és sérülésének ellenőrzéséhez.

1. Forgassa el a csuklóagyat és a golyópályát.

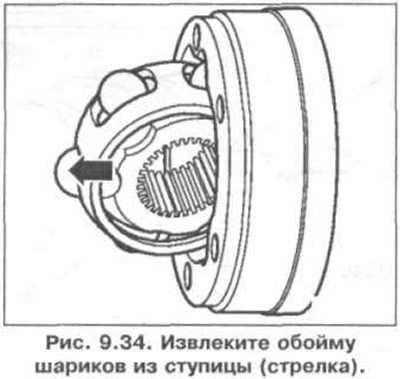

2. Távolítsa el a labdagyűrűt az agyról (nyíl) (9.34. ábra).



3. Nyomja ki a golyókat a ketrecből.

4. Forgassa el és szerelje fel a kapcsot az alábbiak szerint. hogy illeszkedjen az agy hornyaiba (nyilak) (9.35. ábra).



(Az eredeti látható a portálon www.VWmanual.ru)

5. Ellenőrizze a csuklóházat, a gallért és a golyókat, hogy nincs-e rajta elkopás vagy kopás jele. Ha a kötés változó terhelése mellett túlzott holtjátékot észlel, a csuklót ki kell cserélni.

Telepítés

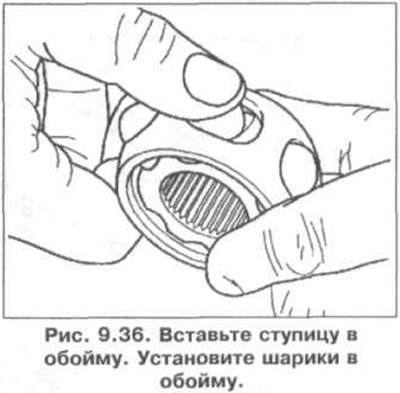

6. Helyezze be az agyat a ketrecbe (9.36. ábra). Bármilyen pozícióban felszerelhető. Helyezze be a golyókat a ketrecbe.

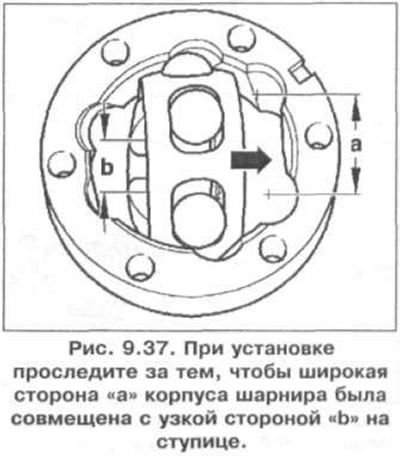

7. Szerelje be az agyat golyókkal a csuklóházba. Beépítéskor ügyeljen arra, hogy a csuklóház széles "a" oldala egy vonalban legyen az agy keskeny "b" oldalával (9.37. ábra). Letörés az agy belsejében (a szálkás részen) a zsanérház nagyobb átmérője felé kell irányítani.

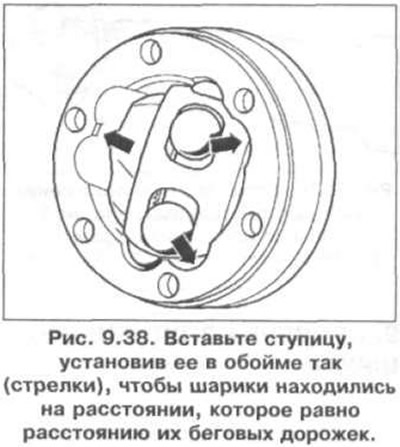

8. Helyezze be az agyat, és helyezze be a ketrecbe úgy (nyilak), hogy a golyók a futópályáik távolságával megegyező távolságra legyenek (9.38. ábra).

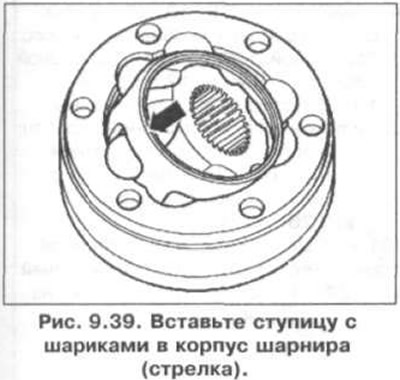

9. Helyezze be az agyat golyókkal a csuklóházba (nyíl) (9.39. ábra). A csukló megfelelően van beépítve, ha az agy kézzel előre-hátra mozgatható.
