Uklanjanje
1. Odvojite cijevi 1 i 2 i konektor ožičenja 3 od motora ventilatora. Izvadite motor ventilatora s hladnjakom iz kućišta u smjeru strelice (slika 9.83).

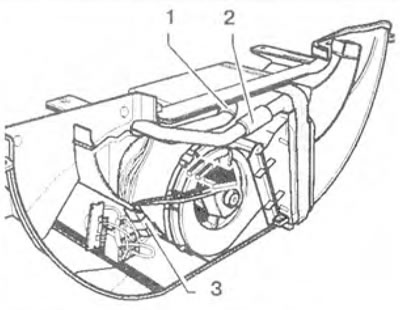

Slika 9.83. Odvojite cijevi 1 i 2 i konektor ožičenja 3 od motora ventilatora. Izvadite motor ventilatora s hladnjakom iz kućišta u smjeru strelice.
2. Odvojite pričvršćivače 1 u smjeru strelica (slika 9.84).
3. Okrenite hladnjak 1 u smjeru strelice i uklonite elektromotor 2 u smjeru strelice (slika 9.85).

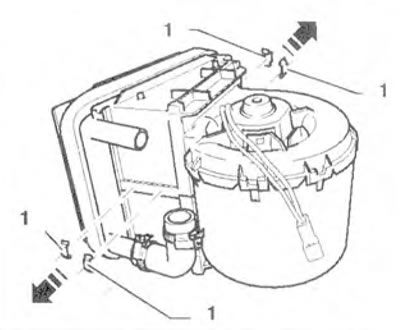

Slika 9.84. Odvojite pričvršćivače 1 u smjeru strelica.

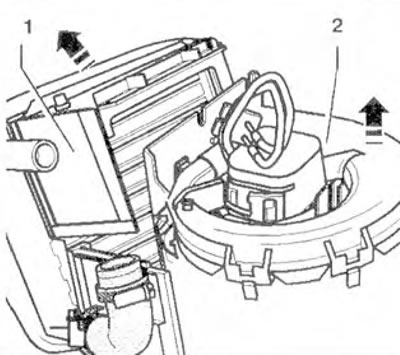

Slika 9.85. Okrenite radijator 1 u smjeru strelice i uklonite elektromotor 2 u smjeru strelice.
4. Odvojite pričvršćivače 1 u smjeru strelica (slika 9.86).

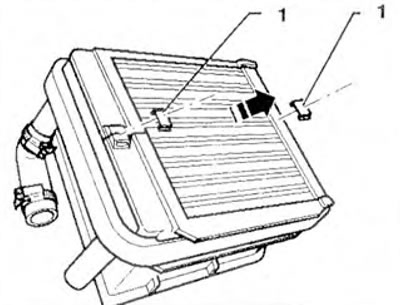

Slika 9.86. Odvojite pričvršćivače 1 u smjeru strelica.
5. Uklonite kućište hladnjaka 1 u smjeru strelica (slika 9.87).

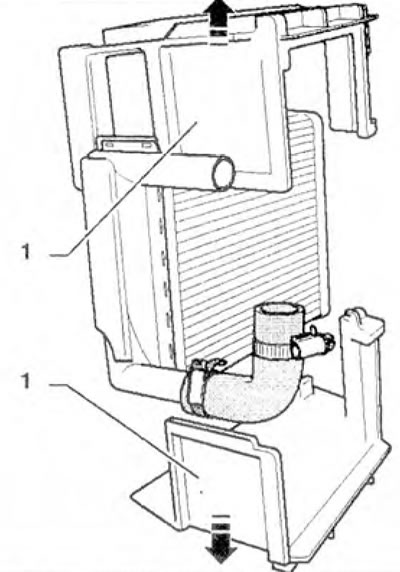

Slika 9.87. Uklonite kućište hladnjaka 1 u smjeru strelica.
Montaža
6. Ugradnja se provodi obrnutim redoslijedom od uklanjanja.
