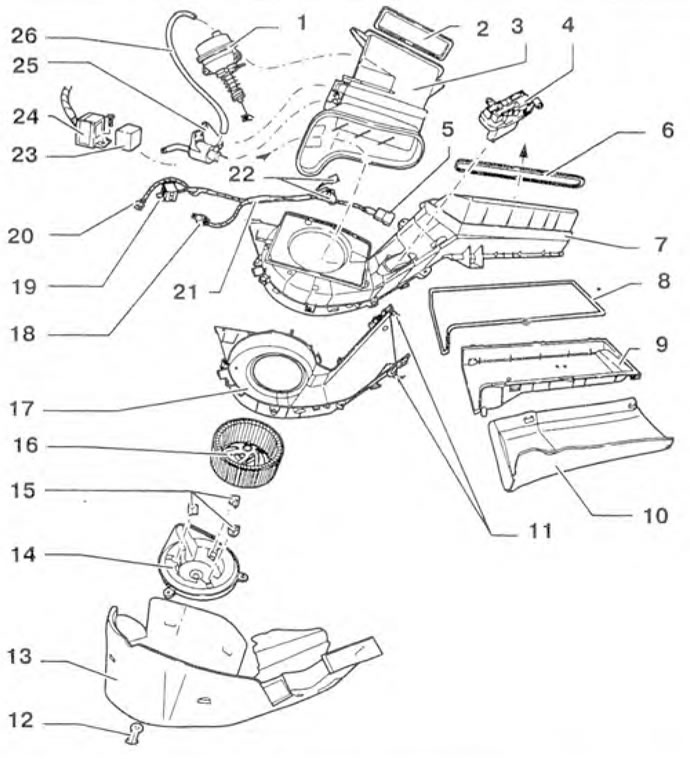

Slika 9.76. Kućište ventilatora: 1 - Vakuumska cijev za zaklopku za regulaciju dovoda svježeg i recirkuliranog zraka; 2,6,8- Brtve; 3 - Gornji dio kućišta ventilatora; 4 - Dodatni otpornik ventilatora; 5, 18, 19, 20, 22 - Priključci za ožičenje; 7 - Središnji dio kućišta ventilatora; 9 - Poklopac filtera za prašinu; 10, 13 - Zaštitni poklopci; 11 - Pričvršćivači; 12 - Ventil za ispuštanje vode; 14 - Kućište ventilatora; 15 - Gumeni nosač ventilatora; 16 - Ventilator; 17 - Donji dio kućišta ventilatora; 21 - Ožičenje ventilatora; 23 - Relej ventilatora; 24 - Potpora releju ventilatora; 25 - Dvokanalni ventil za zaklopku za regulaciju dovoda svježeg i recirkuliranog zraka; 26 - Vakuumska cijev.
Uklanjanje kućišta ventilatora
1. Uklonite spremnik tekućine za pranje vjetrobranskog stakla.
2. Uklonite stezaljku 2 i odvojite cijev za zrak 3. Otvorite stezaljke (strelice) i uklonite poklopac filtra zraka 1 (slika 9.77).

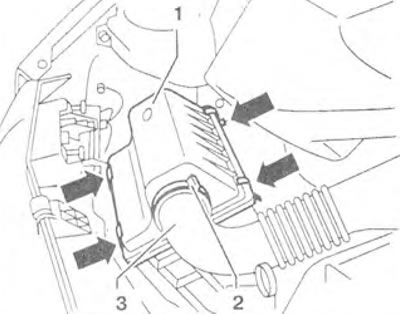

Slika 9.77. Uklonite stezaljku 2 i odvojite cijev za zrak 3. Otvorite stezaljke (strelice) i uklonite poklopac filtra zraka 1.
3. Odvrnite matice za pričvršćivanje (strelice) nosača ventila za recirkulaciju ispušnih plinova i elektromagnetskog ventila za ograničavanje tlaka prednabijanja 1 (slika 9.78).

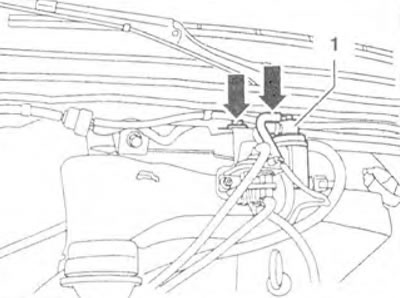

Slika 9.78. Otpustite matice za montažu (strelice) nosača ventila za recirkulaciju ispušnih plinova i elektromagnetskog ventila za ograničavanje tlaka prednabijanja 1.
4. Odvrnite matice i podloške (strelice) (slika 9.79). Pomaknite kućište ventilatora 1 naprijed.

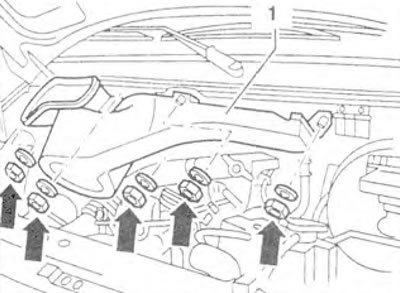

Slika 9.79. Odvrnite matice i podloške (strelice). Pomaknite kućište ventilatora 1 prema naprijed.
(Informacije su predstavljene na web stranici: vwmanual)
5. Odspojite dva konektora ožičenja iza kućišta ventilatora (strelica) (slika 9.80).

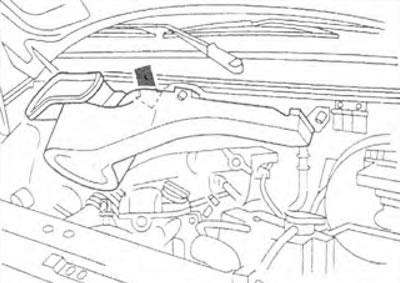

Slika 9.80. Odspojite dva konektora na stražnjoj strani kućišta ventilatora (strelica).
6. Odspojite konektore ožičenja (strelice) s otpornika ventilatora 1 (slika 9.81).

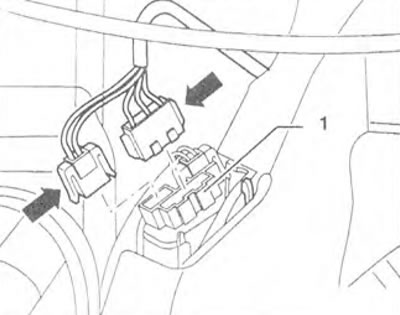

Slika 9.81. Odspojite konektore ožičenja (strelice) s otpornika ventilatora 1.
7. Odvojite vakuumsku cijev 1 od dvosmjernog ventila za zaklopku 2 za dovod svježeg i recirkuliranog zraka (slika 9.82).

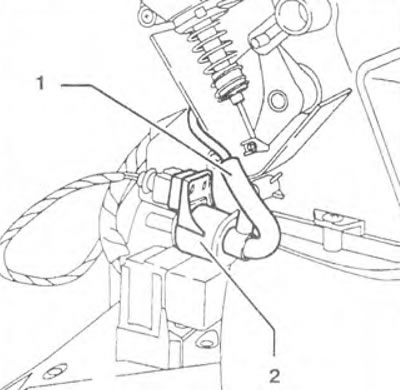

Slika 9.82. Odvojite vakuumsku cijev 1 od dvosmjernog ventila za zaklopku 2 za dovod svježeg i recirkuliranog zraka.
8. Izvadite kućište ventilatora iz motornog prostora.
Montaža
9. Ugradnja se provodi obrnutim redoslijedom od uklanjanja.
