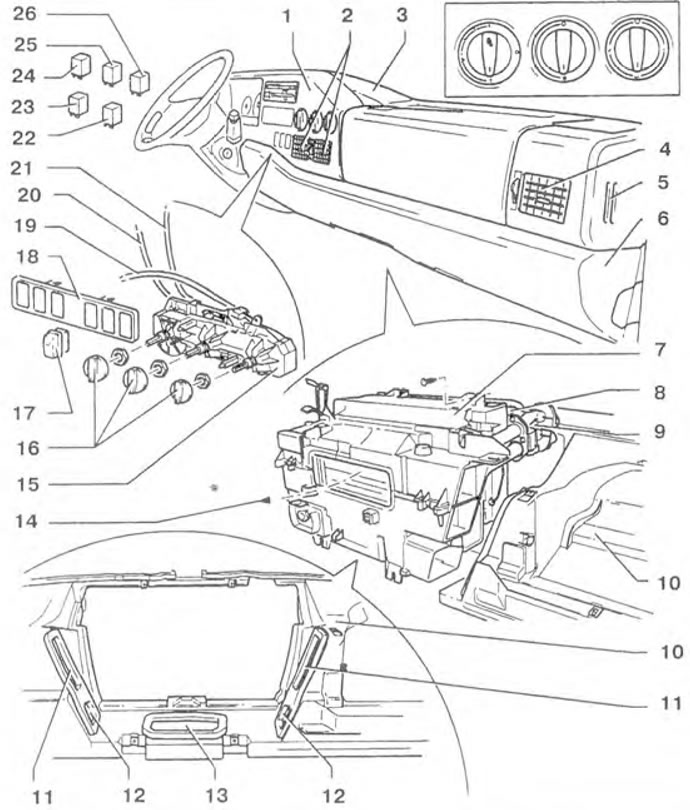

Slika 9.88. Elementi ručno upravljanog klima uređaja: 1 - Instrumentna ploča: 2, 4, 5 - Deflektori; 3 - Poklopac instrumentne ploče; 6 - Dekorativna ploča; 7 - Isparivač i kućište hladnjaka klima uređaja; 8 - Termički prekidač za isparivač; 9 - Regulacijski ventil; 10 - Instrumentna ploča; 11 - Otvor za deflektore zraka vjetrobranskog stakla; 12 - Otvor za dovod zraka u vozačev i suvozačev prostor; 13 - Otvor za zrak u prostoru za noge; 14 - Do središnjih deflektora: 15 - Regulatori; 16 - Rotacijski gumbi za upravljanje; 17 - Prekidač klima uređaja; 18 - Rubovi prekidača; 19, 20, 21 - Upravljački kabeli; 22 - Relej ventilatora za dovod svježeg zraka; 23 - Relej elektromagnetske spojke; 24 - Relej za otpuštanje elektromagnetske spojke kompresora klima uređaja; 25 - Relej ventilatora hladnjaka; 26 - Upravljačka jedinica elektromagnetske spojke kompresora klima uređaja.

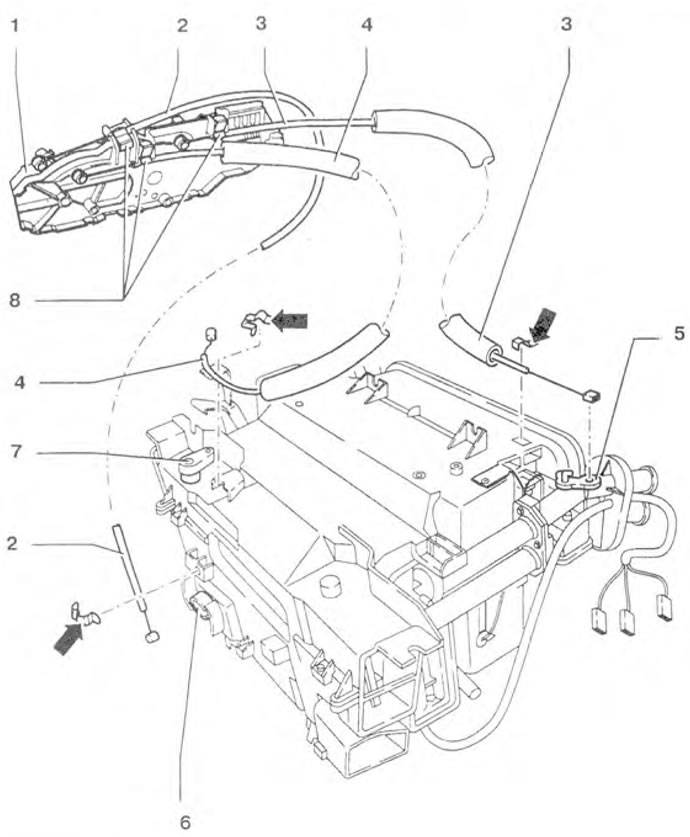

Slika 9.89. Kabeli za upravljanje klima uređajem: 1 - Upravljački kabel za dovod grijanog i svježeg zraka; 2 — Kabel za kontrolu dovoda zraka u prostor za noge; 3 - Upravljački kabel za regulacijski ventil; 4 - Kabel za upravljanje zaklopkom odmrzivača vjetrobranskog stakla; 5 - Ručica upravljačkog ventila; 6 - Ručica za upravljanje zaklopkom za dovod zraka u prostoru za noge; 7 - Ručica zaklopke odmrzivača vjetrobranskog stakla; 8 - Fiksatori.

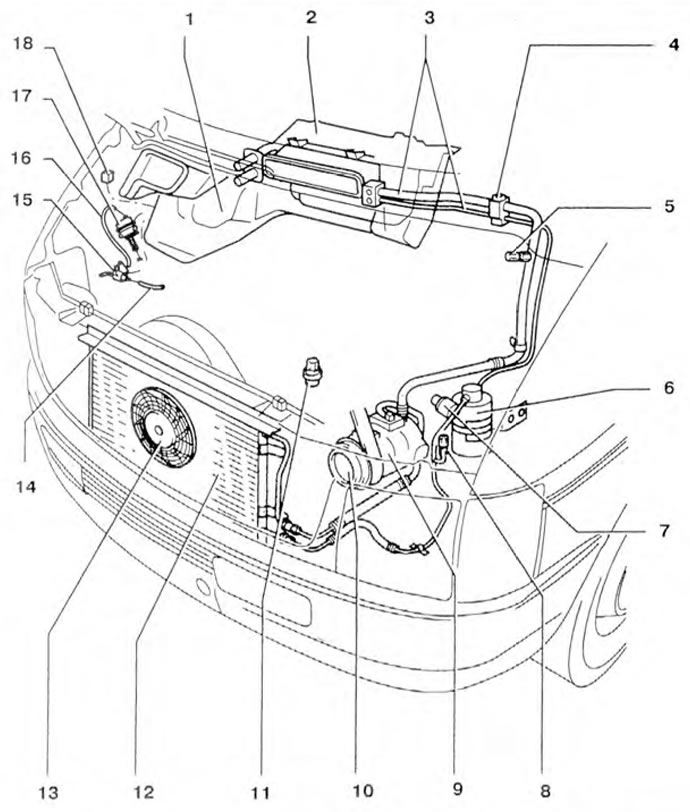

Slika 9.90. Elementi klima uređaja u motornom prostoru: 1 - Kućište ventilatora; 2 - Kućište isparivača i hladnjaka; 3 - Cijev za hlađenje (s rashladnim sredstvom); 4 - Ekspanzijski ventil; 5 - Ventil za ispuštanje i punjenje(strana niskog tlaka): 6 - Filter-sušač; 7 - Prekidač tlaka klima uređaja; 8 - Ventil za ispuštanje i punjenje (strana visokog tlaka); 9 - Kompresor klima uređaja; 10 - Elektromagnetske spojke kompresora klima uređaja; 11- Termički prekidač klima uređaja; 12 - Kondenzator; 13 - Ventilator hladnjaka; 14, 16, 17 - Vakuumske cijevi; 15 - Dvokanalni ventil za zaklopku za regulaciju dovoda svježeg i recirkuliranog zraka; 18 - Relej ventilatora za dovod svježeg zraka (4. faza).

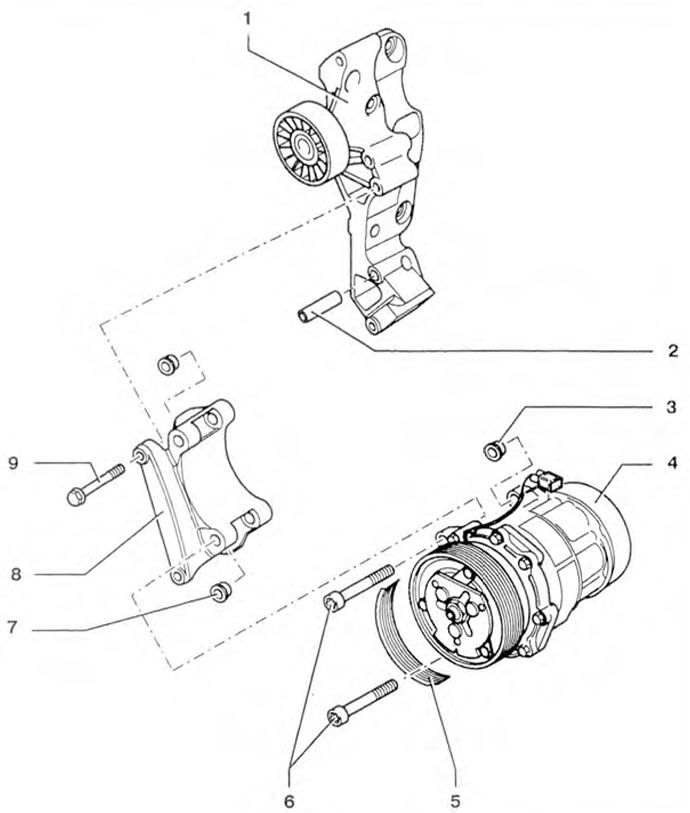

Slika 9.91. Nosač kompresora klima uređaja za vozila s motorima ATA, AGK, AUH i BCQ: 1 - Nosač za generator, kompresor klima uređaja i pumpu servo upravljača; 2 - Čahura; 3.7 - Navojne čahure; 4 - Kompresor; 5 - Pogonski remen za alternator, kompresor klima uređaja i pumpu lopatica servo upravljača; 6.9 - Vijci; 8 - Nosač kompresora klima uređaja.
Nazivi kompresora ugrađenih u vozila navedeni su u tablici 9.2. Ekspanzijski ventil prikazan je na slici 9.92. Elektromagnetski spoj Sanden kompresora prikazan je na slici 9.93a, kompresori Denso - na slici 9.93b.
Tablica 9.2. Nazivi kompresora ugrađenih u vozila
| Motor | Naziv kompresora |
| AGX 2.5 TDI 55 kW | Saden |
| SD7-V16 | |
| VVE 2.5 TDI 61 kW | |
| ARA 2.5 TDI 66 kW | |
| BBF 2.5 TDI 70 kW | |
| AHD 2.5 TDI 75 kW | |
| ANJ 2.5 TDI 70 kW | |
| AGK 2.8 TDI 92 kW | |
| ATA 2.8 TDI 96 kW | |
| BCQ, AUH 2.8 CDI 116 kW | |
| AGL 2.5 Motronic 105 kW | Denso 7SB-16C |

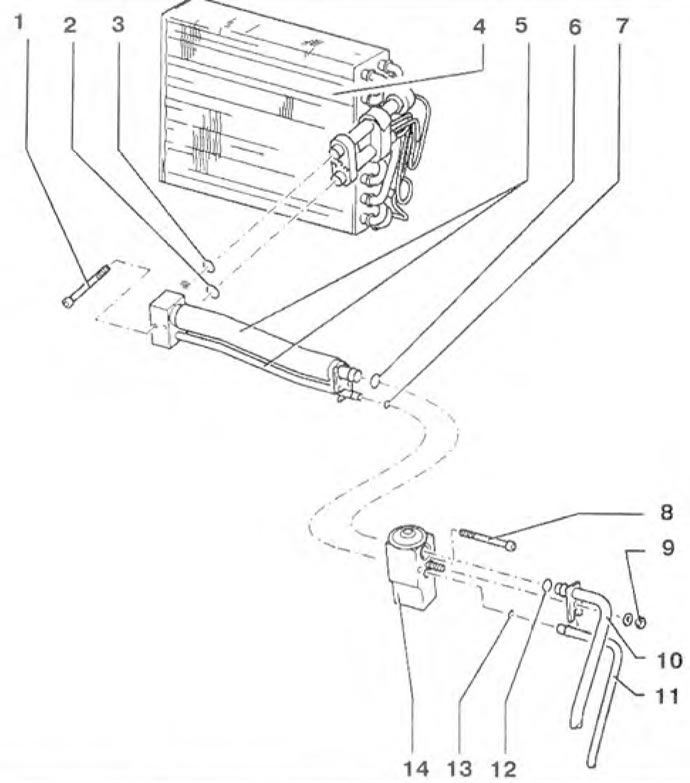

Slika 9.92. Ekspanzijski ventil: 1.8- Vijci; 2, 3, 6, 7, 12, 13 - Brtveni prstenovi; 4 - Isparivač; 5, 10, 11 - Cijevi za hlađenje (s rashladnim sredstvom); 9 - Matica; 14 - Ekspanzijski ventil.

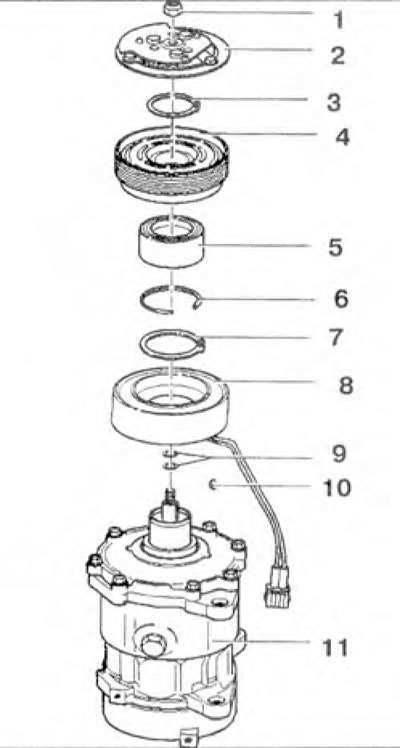

Slika 9.93a. Elektromagnetska spojka Sanden kompresora: 1 - Matica; 2 - Remenica spojke; 3, 6, 7 - Zadržni prstenovi; 4 - Remenica kompresora; 5 - Kuglični ležaj; 8 - Elektromagnetska zavojnica; 9 - Podešavanje podložnih pločica; 10 - Ključ; 11 - Kompresor klima uređaja.

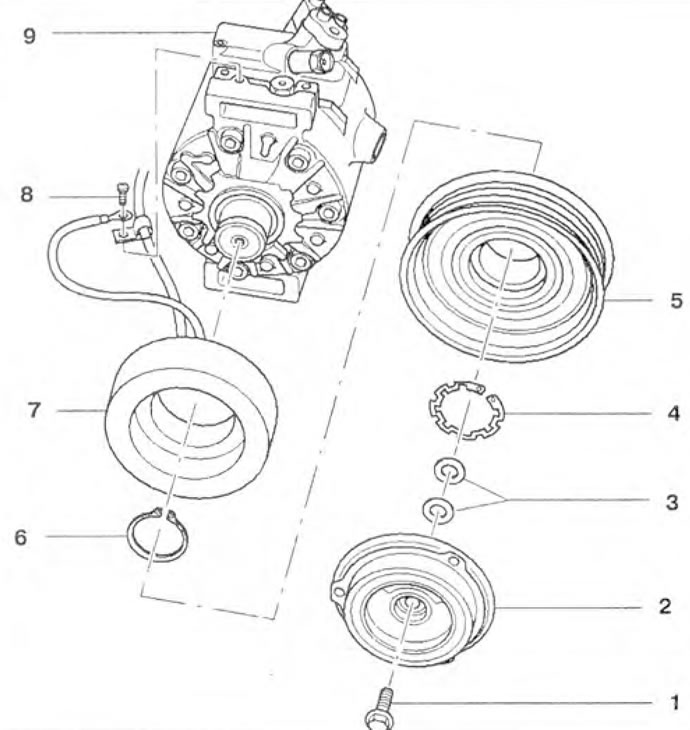

Slika 9.93b. Elektromagnetske spojke Denso kompresora: 1.8- Vijci; 2 - Remenica spojke; 3 - Podešavanje podložnih pločica; 4.6 - Zadržni prstenovi; 5 - Remenica kompresora; 7 - Elektromagnetska zavojnica; 9 - Kompresor klima uređaja.
