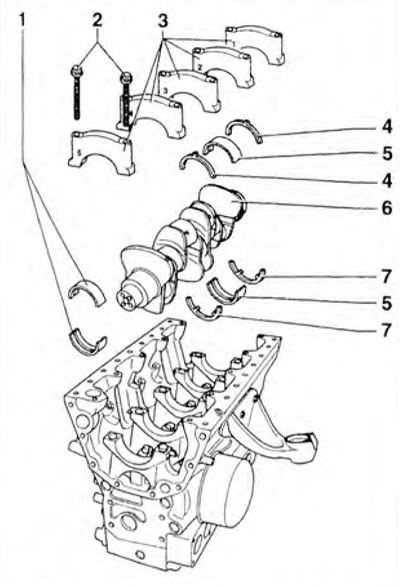

Малюнак 4.35. Каленчаты вал: 1 - Укладышы 1, 2, 4 і 5; 2 - Ніты; 3 - Вечкі падшыпнікаў; 4, 7 - Упартыя шайбы; 5 - Укладыш 3; 6 - Каленчаты вал.
Табліца 4.4. Памеры каленчатага вала
| Параметры | Карэнная шыйка каленчатага вала | Шатунная шыйка каленчатага вала |
| Асноўны памер, мм | 69.981-70.000 | 54.981-55.000 |
| 1-й рам. памер | 69.731-69.750 | 54.731-54.750 |
| 2-й рам. памер | 69.481-69.500 | 54.481-54.500 |
| 3-й рам. памер | 69.231-69.250 | 54.231-54.250 |
