Зняцце
Адключыце провад "масы" ад акумулятара.
Зніміце вечка 8 (мал. 163) або 1 (мал. 164) размеркавальніка запальвання, адлучыце вакуумны шланг ад камеры вакуумнага рэгулятара.

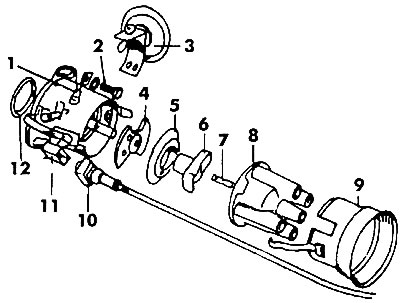

Мал. 1б3. Датчык-размеркавальнік запальвання (з датчыкам "Хола"): 1 - корпус датчыка-размеркавальніка; 2 - ніт (10 Нм); 3 - камера вакуумнага рэгулятара; 4 - вечка падшыпніка; 5 - супрацьпыльны шчыток; 6 - лятунок; 7 - вугалёк; 8 - вечка датчыка-размеркавальніка; 9 - экран; 10 - штэкер раздыма; 11 - датчык "Хола"; 12 - ушчыльняльнае кольца

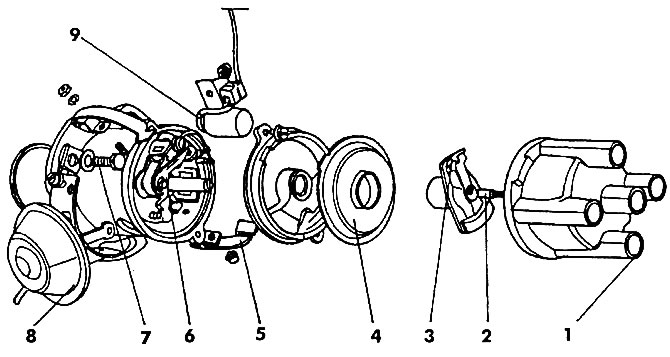

Мал. 164. Датчык-размеркавальнік запальвання (з кантактнай групай): 1 - вечка датчыка-размеркавальніка; 2 - вугалёк; 3 - лятунок; 4 - пластыкавы кажух; 5 - зашчапка вечка; 6 - кантактная група; 7 - ніт; 8 - камера вакуумнага рэгулятара; 9 - кандэнсатар
Адкруціце балты мацавання размеркавальніка запальвання і выцягнеце размеркавальнік запальвання.
Усталяванне
Мацаванне размеркавальніка запальвання эксцэнтрычна, што забяспечвае ўсталёўку размеркавальніка запальвання толькі ў адзіна магчымым (правільным) становішчы.
Устаноўку выконвайце наступным чынам:
- Пастаўце размеркавальнік запальвання з новай пракладкай і павольна пракручваеце вал размеркавальніка запальвання да яго зачаплення з размеркавальным валам. Злёгку зацягніце ніты мацавання размеркавальніка запальвання.
- Надзеньце ўшчыльняльную шайбу размеркавальніка спальвання і лятунок. Бягунок пры ўсталёўцы трохі паварочвайце, каб ён зашчоўкнуўся ў якая фіксуе канаўцы.
- Перад усталёўкай вечка размеркавальніка запальвання праверце на ім адсутнасць расколін. Праверце ступень зносу кантактаў. Ачысціце кантакты і вечка.
- Праверце ступень зносу і рухомасць вугальнага кантакту і спружыны.
- Пастаўце вечка размеркавальніка запальвання. На корпусе размеркавальніка запальвання нанесена рыска. Пры -апрананні вечка размеркавальніка запальвання над рыскай у вечку размеркавальніка запальвання знаходзіцца провад запальвання цыліндру 1. Далей у кірунку кручэння байка размеркавальніка запальвання ідуць правады запальвання цыліндраў 3-4-2.
- Падлучыце провад «масы» да акумулятара.
- Падлучыце вакуумны шланг да вакуумнай скрынкі на размеркавальніку запальвання.
- Адрэгулюйце момант запальвання.
