На заднім вечку генератара адлучыце электрычны раздым.
Прыслабце ніты мацавання генератара і нацяжную планку (мал. 435), а затым падвядзіце генератар да рухавіка і зніміце клінаваты рамень.

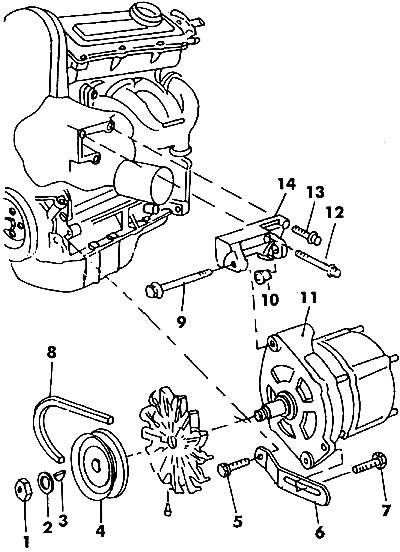

Мал. 435. Мацаванне генератара (рухавік 1,3 л): 1 - гайка (М14х1, 5); 2 - шайба; 3 - шпонка; 4 - шкіў; 5 - ніт (М8х22); 6 - нацяжная планка; 7 - ніт (М8х30); 8 - Клінава рэмень; 9 - ніт; 10 - утулка; 11 - генератар; 12 - ніт (М10х40); 13 - ніт; 14 - кранштэйны
Цалкам выміце балты мацавання генератара і выміце сам генератар.

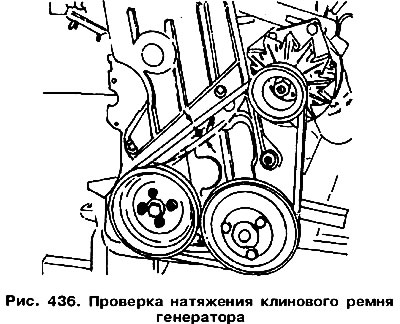

Устаноўка генератара вырабляецца ў зваротным парадку. Пры мацаванні генератара паміж яго верхнім прылівам і ўтулкай кранштэйна не павінна быць зазору. У адваротным выпадку варта дэмантаваць верхняе мацаванне і замяніць утулку. Абкладзеце Клінава рэмень у канаўку шківа і адвядзіце генератар ад рухавіка. Прытрымваючы яго ў гэтым становішчы, зацягніце крапежныя ніты нацяжкай планкі. Клінавы рамень можна лічыць правільна нацягнутым, калі страла "А" (мал. 436) прагіну рамяня пры націску пальцам рукі ў сярэдзіне самага доўгага ўчастку складае 10-15 мм. Доўгі ніт 13 (гл. мал. 435) мацавання генератара і ніт 9 верхняга кранштэйна зацягваецца момантам 35 Нм.
Увага! Падчас нацяжэння клінавага рамяня недапушчальна рухаць генератар манціроўкай, упартай у задняе вечка (з боку шчоткатрымальніка). Ціск можа аказвацца толькі на пярэдняе вечка генератара.
Пасля ўсталёўкі клінавага рамяня рэкамендуецца другасна праверыць яго нацяжэнне праз 1 Аб км прабегу, бо рамень за час гэтага прабегу злёгку расцягнецца.
