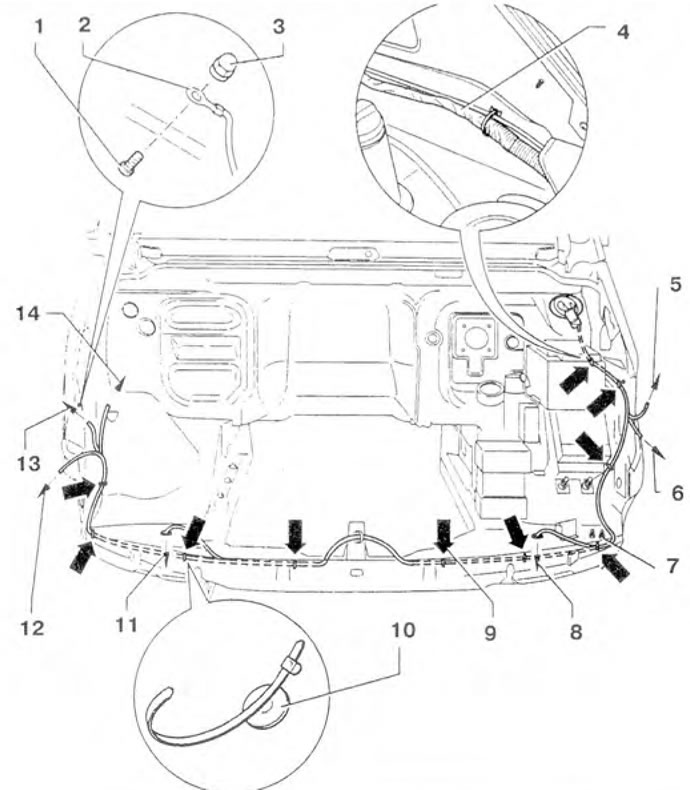

Фигура 9.45a. Окабеляване на предната част на автомобила: 1,7 - Болтове: 2 - Тел свързване към "маса"; 3 - Гайка; 4, 9 - Точки за закрепване на окабеляването; 5 - Към левия мигач; 6 - Към левия фар; 8 - Сигнално окабеляване; 10 - Каишка за закрепване; 11 - Към нискотонов сигнал (сирена); 12 - Към десния фар; 13 - Към страничния мигач; 14 - Към помпата на измиващото устройство на предното стъкло/помпата на чистачките на фаровете.

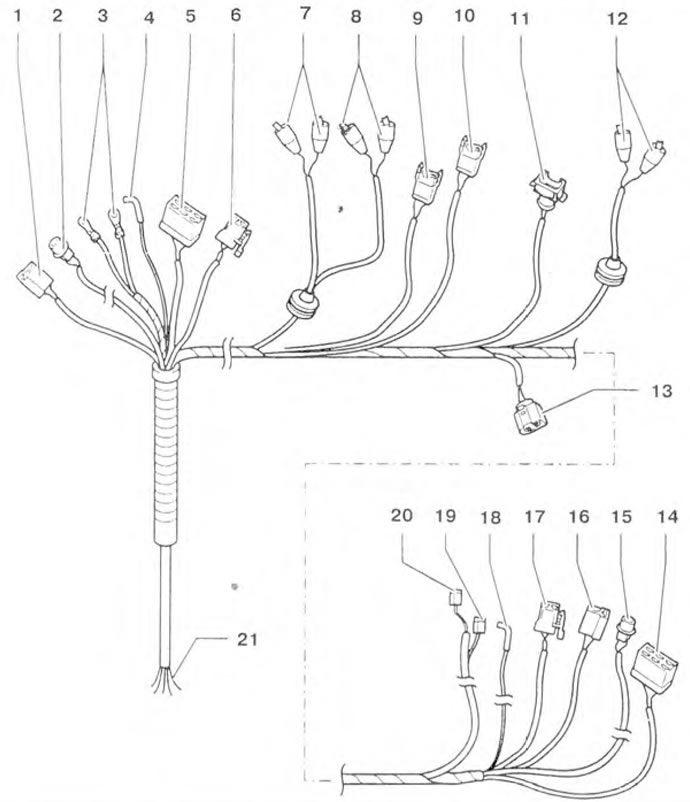

Фигура 9.45b. Окабеляване на предната част на автомобила: 1 - Към предния ляв мигач: 2 - Към гнездото за левия мигач; 3 - Свързване към "маса"; 4 - Пневматичен регулатор на левия фар; 5 - Към левия фар; 6 - Към левия мигач; 7 - Към сигнала; 8 - Към високотонов сигнал (сирена): 9 - Към диференциалния заключващ клапан; 10 - Към клапана за отвеждане на мощност; 11 - Към термичния превключвател на системата за охлаждане на двигателя; 12 - Към нискотоновия сигнал (сирена), 13 - Към вентилатора на охладителната система; 14 - Към правилната фаза; 16 - Към предния десен мигач; 17 - Към дясното странично показалеца на завоя; 18 - Към пневматичния регулатор на десния фар 19 - Към помпата за измиване на предното стъкло; 20 - Към помпата на измиващата система на фаровете; 21 - Точка за закрепване на окабеляването

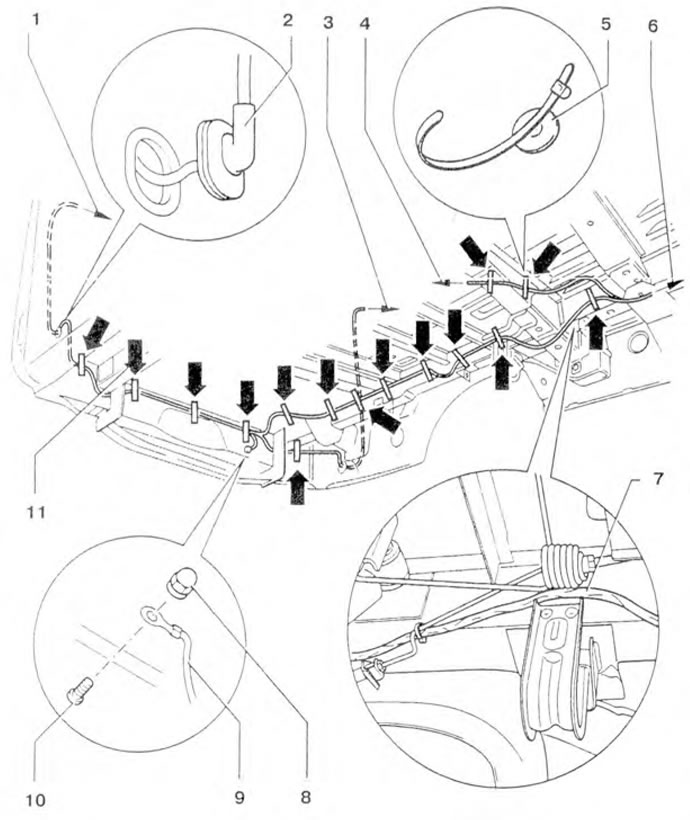

Фигура 9.46a. Окабеляване на задната част на превозното средство: 1 - Към дясната странична светлина; 2 - Гумена втулка; 3 - Към лявата странична светлина; 4 - Към ABS модулатора; 5 - Каишка за закрепване; 6 - Към предното окабеляване на превозното средство; 7.11 - Точки за закрепване на окабеляването; 8 - Гайка: 9 - Тел свързване към "маса"; 10 - Болт

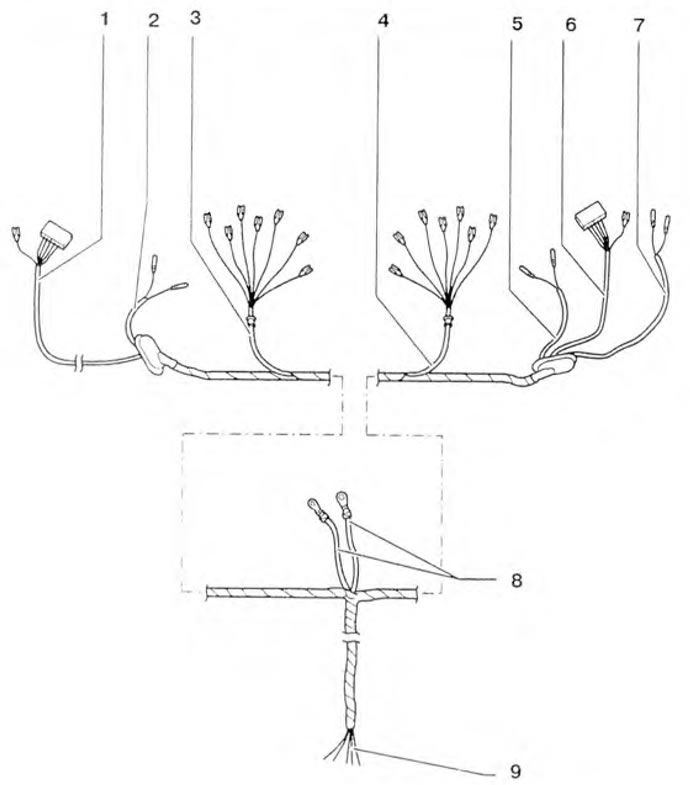

Фигура 9.46b. Окабеляване на задната част на превозното средство: 1 - Към дясната странична светлина (ван); 2 - От дясната идентификационна светлина (ван): 3 - Към дясната странична светлина (пикап); 4 - Към лявата странична светлина (пикап); 5 - Към лявата идентификационна светлина (ван); 6 - Към лявата странична светлина (ван); 7 - Към светлината на регистрационния номер (ван); 8 - Връзка към "маса"; 9 - Точка за закрепване на окабеляването
(Оригиналната статия е достъпна на уебсайта: VWMANUAL.ru)
