Допълнителна верига за двоен спирачен кръг и предупредителна светлина за ръчната спирачка, модели, произведени след 1980 г (VW Lt 28)

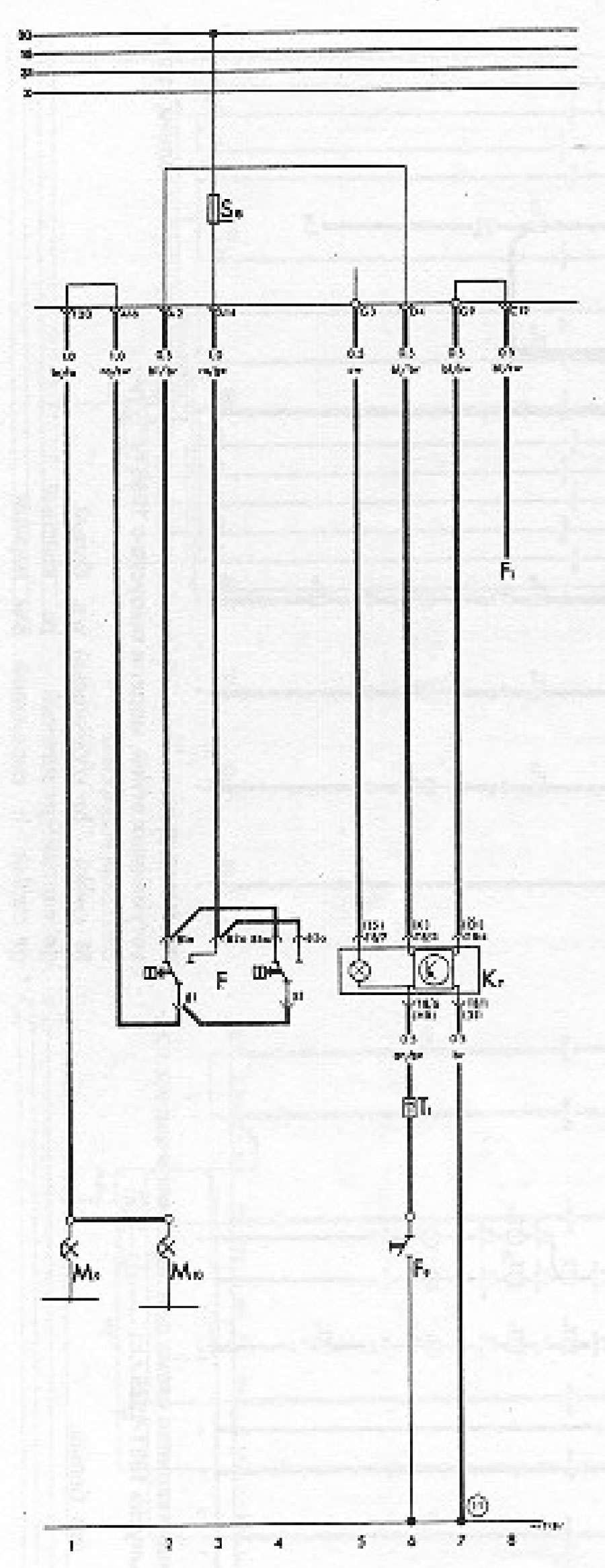

Допълнителна схема на свързване за двоен спирачен кръг и предупредителна светлина за ръчната спирачка, модели, произведени след 1980 г

Допълнителна схема на свързване за двоен спирачен кръг и предупредителна светлина за ръчната…

Отворете по-голямо изображение в нов прозорец »

Конвенционални обозначения

Обозначение	Устройства	Номер на песента
F	Прекъсвач на стоп-сигнали	2-4
F1	Към релето за налягане на маслото	8
F9	Превключвател на предупредителната светлина за ръчната спирачка	6
К7	Двоен спирачен кръг и предупредителна светлина за ръчната спирачка	5-7
М9	Стоп-сигнал, ляв	1
М10	Стоп-сигнал, десен	2
S6	Предпазител в кутията с предпазители
Т1	Еднополюсен конектор, зад арматурното табло
11	Точка за заземяване, зад арматурното табло

Цветово кодиране

бл - син
br - кафяво
ge - жълто
гн - зелено
ро - червено
sw - черен

Оригиналната статия е достъпна на (VWMANUAL.ru)
