Ориз. 14. Блок за управление на външно осветление
За управление на външното осветление има главен ключ за осветление, разположен на предния панел отляво на кормилната колона.
Въртящото се копче на превключвателя за осветление има следните позиции:
Страничните светлини са включени.
Късите светлини и габаритните светлини са включени.
O Изключени външни светлини.
За да включите фаровете за мъгла, дръпнете дръжката (докато фаровете или светлините за паркиране трябва да са включени) към вас до първото фиксиране.
За да включите задните фарове за мъгла, в зависимост от оборудването на автомобила, направете следното:
- автомобили с фарове за мъгла - дръпнете ръкохватката към себе си до втората фиксация;
- автомобили без фарове за мъгла - дръпнете дръжката към себе си докрай.
Предупреждение:
- фаровете за мъгла трябва да се включват само при лоша видимост, в противен случай може да заслепите другите участници в движението;
- Когато ключът за запалване бъде изваден от ключалката, звуков сигнал предупреждава, че външното осветление не е изключено.
Регулиране на ъгъла на лъча на фаровете
Препоръчителни настройки за регулиране на лъча на фаровете в зависимост от типа на каросерията и натоварването на автомобила.
Позиция на плъзгача | |||
5-местен | 7-местен | микробус | |
Шофьор и пътник отпред | 0 | 0 | 0 |
Шофьор и всички пътници | 1 | 2 | - |
Напълно зареден багажник | 3 | 3 | 3 |
Осветен инструментален панел и превключвател за светлини
До главния превключвател за осветление има две назъбени колелца (вижте Фиг. 15) за регулиране на яркостта на осветлението на арматурното табло (1) и ъгъла на наклона на лъча на фаровете (2).

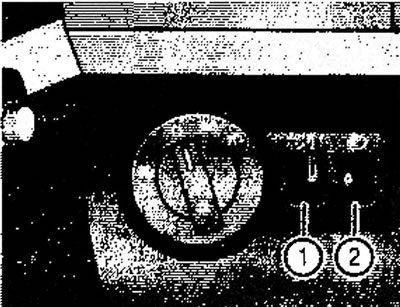

Фиг. 15. Панел за управление на осветлението:
1. Контрол на яркостта за осветяване на арматурното табло
2. Регулатор на ъгъла на снопа на фаровете
Лост за управление на външното осветление

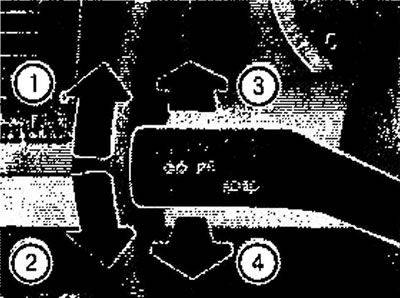

Ориз. 16. Превключвател за управление на дългите светлини и мигачите
Функции за превключване:
- Включване на дългите светлини: при включени къси светлини натиснете лоста настрани от вас (стрелка 3). В това положение лостът е фиксиран.
- Импулсни дълги светлини: дръпнете лоста към вас (стрелка 4). В това положение лостът не е фиксиран, включването на дългите светлини не зависи от включването на късите светлини.
- Включване на пътепоказателите: преместете лоста нагоре (стрелка 1) или надолу (стрелка 2) позиция при включено запалване.
- Включване на светлините за паркиране: при изключено запалване преместете лоста нагоре (стрелка 1) или надолу (стрелка 2) позиция. В този случай ще светнат само страничните светлини от дясната или само от лявата страна.
