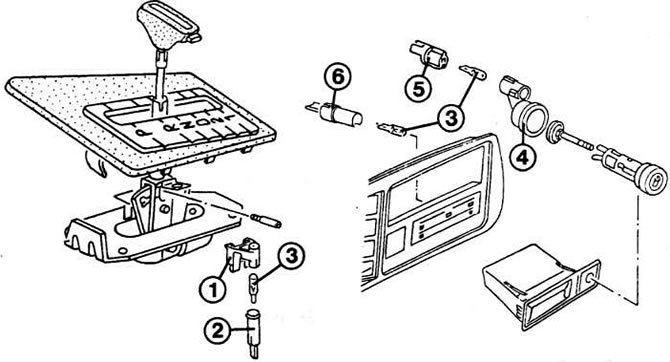

Слева на рисунке показано, как освещается показание степени движения в автоматической коробке передач: 1 - кронштейн дампы; 2 - патрон; 3 - лампа со стеклянным цоколем.
Справа - освещение пепельницы и зажигалки, а также рычага системы обогрева: 4 - зажимная втулка для зажигалки; 5 - ламповый патрон для освещения пепельницы и зажигалки; 6 - ламповый патрон для освещения рычага обогрева.
Освещение блока управления системы обогрева и вентиляции
Устройство для освещения символов отопления и вентиляции находится справа в заслонке рычага системы обогрева. Лампа горит при включении стояночного и основного света.
Снять заслонку рычага (см. главу "Отопление и вентиляция").
Патрон лампы накаливания на задней стороне заслонки повернуть немножко влево и демонтировать.
Вынуть лампу из патрона. Речь идет о лампочке со стеклянным цоколем (1,2 Вт по стандарту DIN, форма W).
Освещение пепельницы и зажигалки
Лампочка со стеклянным цоколем мощностью 1,2 Вт по стандарту DIN, форма VV, вместе с патроном вставлена между пепельницей и зажигалкой. Лампочка горит при включении освещения в автомобиле.
В модели "Гольф" выпуска до июля 1980 г.: снять вещевой ящик. см. главу "Салон машины".
В моделях "Гольф", выпущенных после августа 1980 г . и "Джетта": снять крышку панели приборов внизу справа, как указано в главе "Салон машины".
Во всех моделях: вынуть патрон лампочки, находящейся между пепельницей и зажигалкой. по направлению к отсеку двигателя.
Вынуть лампочку из патрона.
Показание ступени движения
Заслонку внизу, возле рычага управления, вывести из зацепления; повернуть на 90 градусов и демонтировать.
Внизу, у рычага управления, вытянуть ламповый патрон из держателя.
Вынуть из патрона лампочку со стеклянным цоколем (1,2 Вт по стандарте DIN, форма W).
Лампочка освещения вещевого ящика
Открыть вещевой ящик.
Вынуть корпус лампы справа вверху.
Вынуть софитную лампочку (3 Вт, длина 28 мм) из обоих фиксирующих язычков.
Лампочка багажника
Открыть крышку багажника.
Вытянуть корпус лампочки.
Вынуть софитную лампу (3 Вт, длина 28 мм) из ее зажимов.
