- демонтувати індикатор.

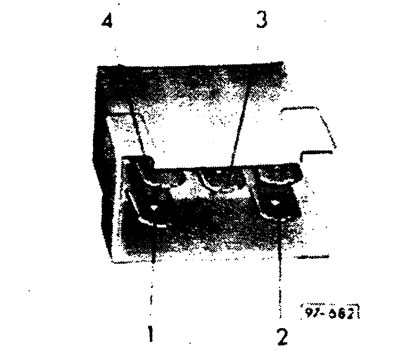

- (97 - 682) підключити прилад до зарядженого автомобільного акумулятора 12 В. Червоний провід 1 - до позитивного полюса, чорний провід 2 - до негативного.

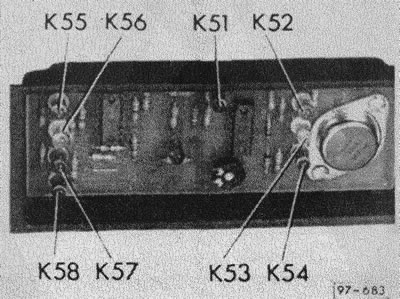

- (97-683) контрольна лампа готовності до роботи К51 та контрольна лампа зарядженості батареї К52 над індикатором 12,5 В повинні загорітися.
- навантажити батарею на прилад для перевірки батареї зі струмом споживання не більше 110 А. При розрядженні батареї повинен спалахнути спочатку зелений світлодіод К52, потім жовтий К53 і червоний К54. Вже при напрузі батареї 12 В повинен спалахнути червоний світлодіод.
- якщо один із діодів під час перевірки не загоряється, замінити індикаторний прилад.
2. Перевірити контрольні лампи заповнення бака з водою.
- демонтувати індикатор.
- червоний провідник 1 приладу приєднати до плюс автомобільної батареї, а чорний провідник 2 - до мінуса.
- зелений провідник нового датчика бака з водою приєднати до зеленого провіднику 3. Повинен загорітися червоний світлодіод К58.
- приєднати перевірочний провід до мінуса батареї та по черзі торкатися ним білого, жовтого та зеленого провідника датчика водяного бака. При цьому повинні спалахувати один за одним світлодіоди К57, К5б і К55.
- якщо під час перевірки один із діодів не загоряється, індикаторний прилад з контрольними лампами підлягає заміні.
