Перелік деталей та вузлів системи випуску ОГ з технологічними зауваженнями до малюнка VC2.115:
1. Теплозахисний екран.
2. Гвинт кріплення теплового екрана до випускного колектора: 10 Нм.
3. Випускний колектор.
4. Прокладка:
- при збиранні замінити.
5. Гайка кріплення випускного колектора до ГВЦ: 25 Нм:
- при збиранні замінити.
6. Гайка кріплення випускного колектора до первинного каталізатора: 40 Нм:
- при збиранні замінити.
7. Затискний хомут, передній 25 Нм:
- перед затяжкою вирівняти випускну систему вільно у холодному стані;
- Болти хомутів затягувати рівномірно.
8. Напрямок до проміжного глушника.
9. Передня траверса.
10. Основний каталізатор.
11. Гайка кріплення траверси: 23 Нм.
12. Лямбда-зонд після каталізатора (С130):55Нм:
- змащувати тільки різьблення термостійким мастилом (G 052 112 АЗ). Термостійке мастило має попадати на шлицы тіла зонда.
13. Роз'єм 4-контактний лямбда-зонда після каталізатора (G130) знаходиться під облицюванням днища з правого боку.
14. Гайка кріплення основного каталізатора до первинного каталізатора: 25 Нм.
15. Роз'єм 6-контактний лямбда-зонд перед каталізатором (G39).
16. Лямбда-зонд (G39) (перед каталізатором): 55 Нм:
- змащувати тільки різьблення термостійким мастилом (G 052112 АЗ); термостійке мастило не повинно потрапляти на шліци тіла зонда.
17. Попередній каталізатор із приймальною трубою випускної системи:
- захищати від поштовхового та ударного навантаження.
18. Розташування трубопроводів та проводки.
19. Гвинт: 25 Нм.
20. Кріплення випускної системи до кузова.

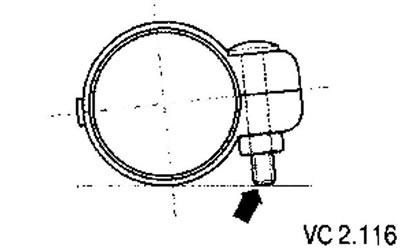

Монтажне положення переднього затискного хомута:
- Сполучна втулка має бути встановлена так, щоб кінці болтів не виступали за її нижній край (стрілка).
- Різьбове з'єднання звернене праворуч.
