Проверка и регулировка размера щели воздушной заслонки (VW Transporter T3)

Регулировка размера щели воздушной заслонки производится после полной переборки карбюратора или при плохой приемкости двигателя и при нарушениях переходных процессов. Для регулировки размера щели воздушной заслонки требуется вакуумный контрольный прибор.

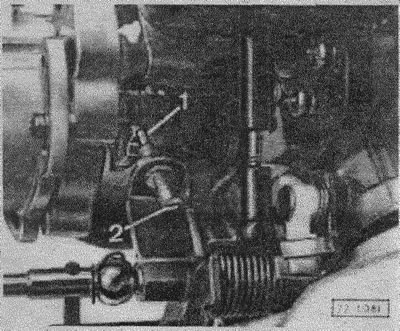

Снять крышку устройства запуска двигателя.

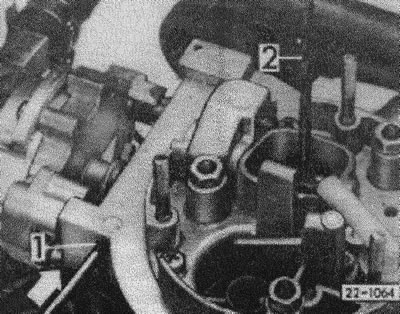

Задействовать дроссельную заслонку и повернуть ступенчатую шайбу «1» так, чтобы регулировочный винт «2» встал на ступень шайбы.



Регулировочным винтом «1» прижать тягу воздушной заслонки до упора в направлении мембраны Pulldown.

В этом положении проверить размер щели воздушной заслонки, если требуется, отрегулировать винтом «1». Заданное значение см. Таблицу "Основные данные карбюратора".
