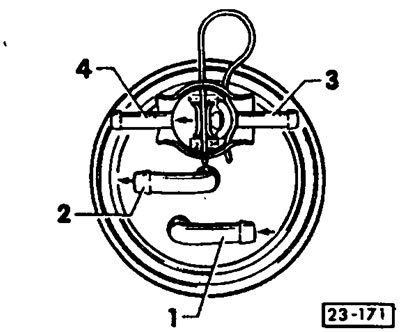

внимание! Соединения отводящих топливопроводов не соответствуют приведенным на рис. 23-171. Присоединение в верхней кости фильтра, показанное стрелкой, является отводящим топливопроводом к топливному баку.
Установка обратного вентиля
Отводящий шланг в 60 мм за соединительным штуцером к топливному баку перерезать.
внимание! Если бак полный, то шланг за штуцером перекрыть сжимом, чтобы не вытекало топливо.

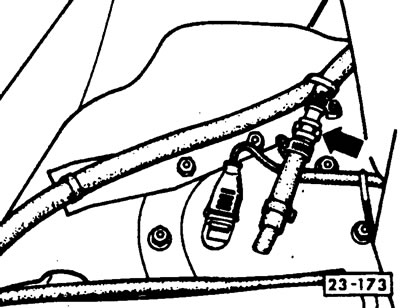

(3-173) обратный клапан (показан стрелкой) вставить в отводящий топливопровод и закрепить зажимом.
Внимание! Стрелки должны указывать в сторону топливного бака.
Имеющийся топливный шланг 1 укоротить на 60 мм посредством обрезания кольцевого штуцера и установить его.
[Статья размещена на этом веб-ресурсе: vwmanual.ru]
Кусок шланга длиной 60 мм надеть на прозрачный трубопровод.
Имеющийся отводящий шланг отсоединить от кольцевого штуцера топливного насоса, протащить как можно дальше в моторное отделение и подсоединить к обозначенной стрелкой стороне регулировочного клапана.
Между топливным насосом и регулировочным клапаном установить новый отводящий шланг 5х3х700 мм.
