Демонтаж и установка тяги газа (VW Transporter T3)

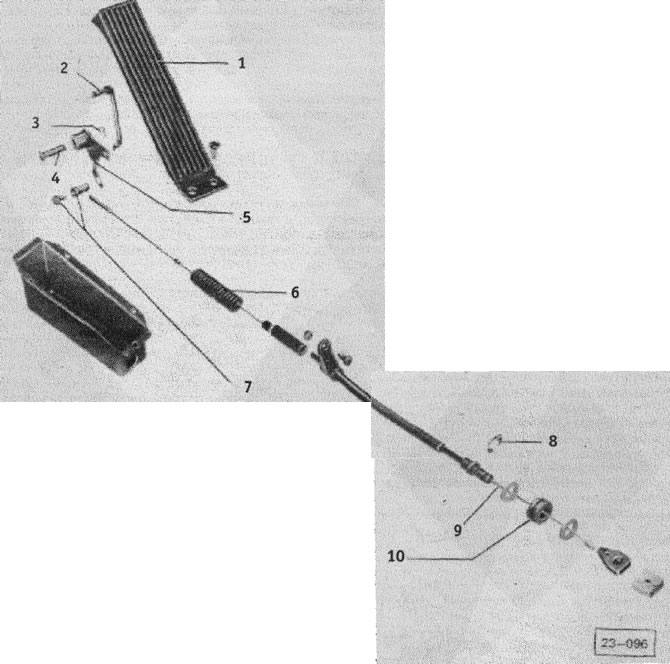

(1) педаль газа.
(2) нажимная штанга. Смазать универсальным маслом.
(3) стопор. Заменить.
(4) болт подшипника.
(5) акселератор. Смазать универсальным маслом.
(6) сильфон.
(7) затяжной болт. Тягу газа отрегулировать так, чтобы рычаг топливного насоса прилегал к упору без напряжений.
(8) стопор.
(9) тяга газа.
(10) резиновая насадка. Пристегнуть к опоре топливного насоса

Демонтаж

Поставить автомобиль на козлы.

Убрать на опоре топливного насоса вставные стопора.

Отсоединить тягу газа от насоса.

Вытащить запасное колесо, снять покрытие педали газа.

На акселераторе выкрутить зажимной винт тяги газа.

На днище автомобиля в районе ванны из листовой стали с помощью торцевого ключа вывинтить держатель тяги.

Снять тягу газа.

Установка

Закрепить тягу газа за держатель внизу на днище автомобиля.

Оригинал можно просмотреть на портале (VWManual)

Привинтить тягу к акселератору, смонтировать покрытие педали газа.

Проложить тягу к топливному насосу, зажать ее и отрегулировать.
