Колодки электрических разъёмов (VW Tiguan 1)

Оглавление: Колодка разъёмов на двигателе ↓ Колодка разъёмов переднего бампера ↓ Колодка разъёмов на раме крыши…↓ Колодка разъёмов сиденья водителя ↓ Колодка разъёмов сиденья переднего…↓ Колодка разъёмов на раме крыши сзади…↓ Колодка разъёмов под передней…↓ Колодка разъёмов сзади справа ↓

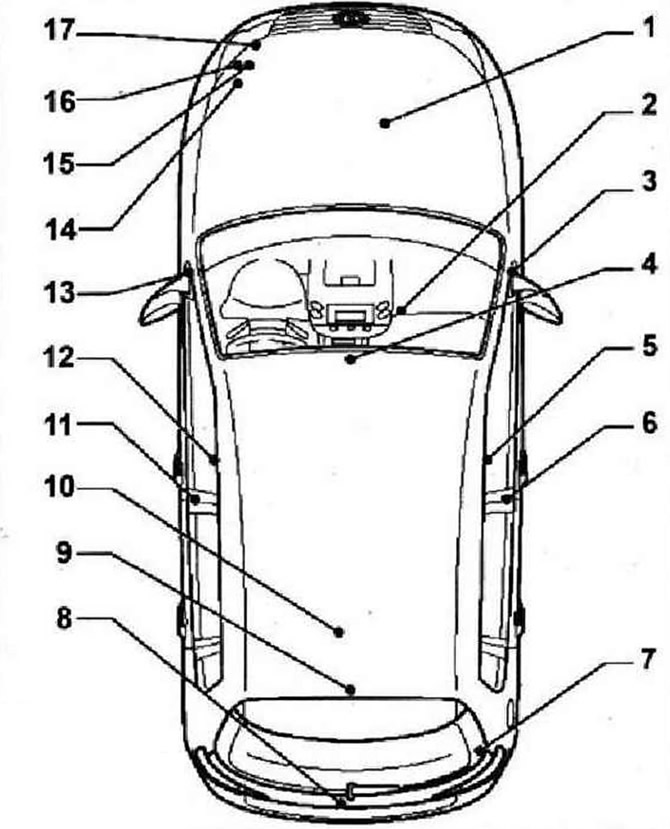

1 - Колодка разъёмов на двигателе, «Т8m», «Т6», «Т6х»
2 - Колодка разъёмов под передней панелью со стороны переднего пассажира, за вещевым ящиком, «Т10k»
3 - Разъём, 28-контактный «Т28а», на стойке А со стороны переднего пассажира
4 - Колодка разъёмов на раме крыши спереди по середине, «T6da», «T16d», «J245», -T10da-, «T2f», «T6ad», «T6b», «T8d», «T3ae», «T6a»
5 - Колодка разъёмов сиденья переднего пассажира, «Т2y», «Т10e», «T3l», «T10b»
6 - Разъём, 28-контактный «Т28с», на стойке В со стороны переднего пассажира
7 - Колодка разъёмов сзади справа, «51», -Т12lb-, «T4f»
8 - Колодка разъёмов камеры заднего вида в двери багажного отсека, разъёмы «Т2ха», «Т2ау»
9 - Колодка разъёмов на раме крыши сзади по середине, «Т2хс», «T2aj», «T4fm», «T17L», «T1h», «T1j», «Т1c», «Т1i», «T1e»
10 - Колодка разъёмов полного привода, разъём «Т6ab», рядом с датчиком уровня топлива 2 «G169», на стойке В со стороны водителя
11 - Разъём, 28-контактный «Т28b», на стойке В со стороны водителя
12 - Колодка разъёмов сиденья водителя, «T10a», «T3k», «T2q»
13 - Разъём, 28-контактный «Т28», на стойке А со стороны водителя
14 - Колодка разъёмов двигателя, разъём «Т14а», спереди слева в моторном отсеке
15 - Колодка разъёмов генератора, разъём «Т8», спереди слева в моторном отсеке
16 - Колодка разъёмов рулевого управления, разъём «T6z», спереди слева в моторном отсеке
17 - Колодка разъёмов переднего бампера, «T8jf»

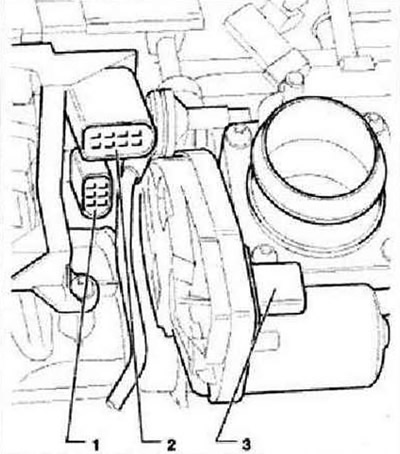

Колодка разъёмов на двигателе

1 - Разъём, 8-контактный «Т8m»
2 - Разъём, 6-контактный «Т6», Т8m- и «Т6» устанавливаются только на а/м с двигателями CAWA, CAWB, ССТА
3 - Разъём, 6-контактный «Т6х» на блоке дроссельной заслонки «J338», только на а/м с двигателями CAWA, CAWB, ССТА

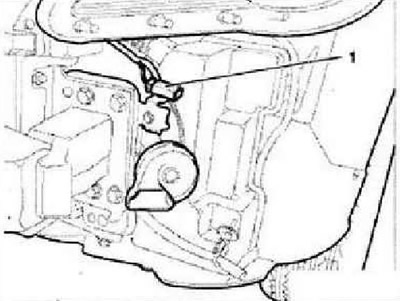

Колодка разъёмов переднего бампера

1 - Разъём. 6-контактный «T8jf»

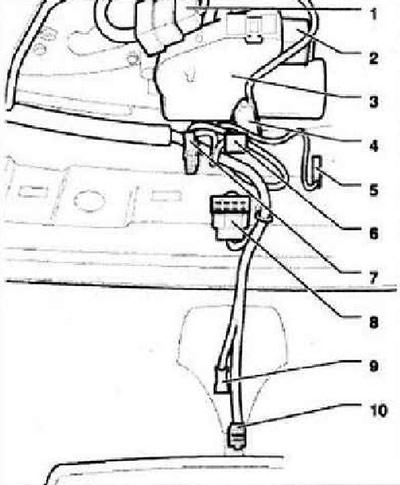

Колодка разъёмов на раме крыши спереди по середине

1 - Разъём, 6-контактный «T6da»
2 - Разъём, 16-контактныЙ «Т16d»
3 - Блок управления сдвижного люка «J245»
4 - Разъём, 10-контактный -Т10da-
5 - Разъём, 2-контактный «Т21»
6 - Разъём, 6-контактный «T6ad»
7 - Разъём, 6-контактный «Т6b»
8 - Разъём, 8-контактный «T8d»
9 - Разъём, 3-контактный «Т3ae»
10 - Разъём, 6-контактный «Т6а»

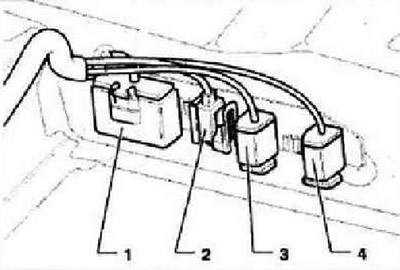

Колодка разъёмов сиденья водителя

(Информация размещена на этом сайте VWManual)

1 - Разъём, 10-контактный, «Т10е»
2 - Разъём, 3-контактный «Т3k»
3 - Разъём, 2-контактный «T2q», только в а/м для европейского рынка
4 - Разъём, 2-контактный «T2qx», только в а/м для американского рынка

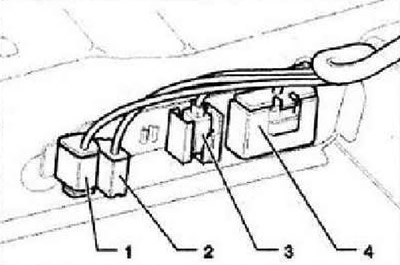

Колодка разъёмов сиденья переднего пассажира

1 - Разъём, 2-контактный «Т2y»
2 - Разъём, 10-контактный, «Т10е», только в а/м для американского рынка
3 - Разъём, 3-контактный «T3I»
4 - Разъём, 10-контактный «Т10b»

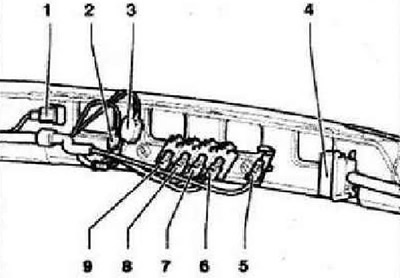

Колодка разъёмов на раме крыши сзади по середине

1 - Разъём, 2-контактный «T2хс»
2 - Разъём, 2-контактный «T2aj»
3 - Разъём, 4-контактный «T4fm»
4 - Разъём, 17-контактный Т17L-
5 - Разъём, 1-контактный «Т1h»
6 - Разъём, 1-контактный «T1j»
7 - Разъём, 1-контакгный «Т1с»
8 - Разъём, 1-контактный «Т1i»
9 - Разъём, 1 -контактный «Т1е»

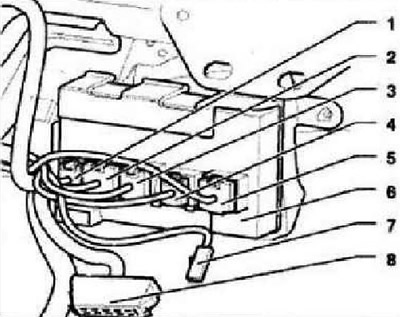

Колодка разъёмов под передней панелью со стороны переднего пассажира, за вещевым ящиком

1 - Разъём, 6-контактный «T6rd»
2 - Разъём, 18-контактный «Т18»
3 - Разъём, 8-контактный «T8h»
4 - Разъём, 6-контактный «Т6»
5 - Разъём, 18-контактный -T18zv-
6 - Центральный блок управления систем комфорта «J393»
7 - Выключатель освещения вещевого ящика «E26»
8 - Разъём, 10-контактный, «Т10k»

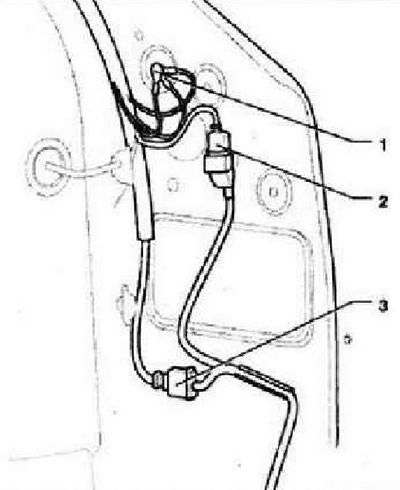

Колодка разъёмов сзади справа

1 - Точка соединения с массой в багажном отсеке справа «51»
2 - Разъём, 12-контактный -Т121b-. Колодка разъёмов устанавливается только в а/м с автоматическим парковочным ассистентом, рядом с задними датчиками парковочного ассистента, разъём «Т12а» находится на блоке управления парковочного ассистента
3 - Разъем, 4-контактный «Т4f»
