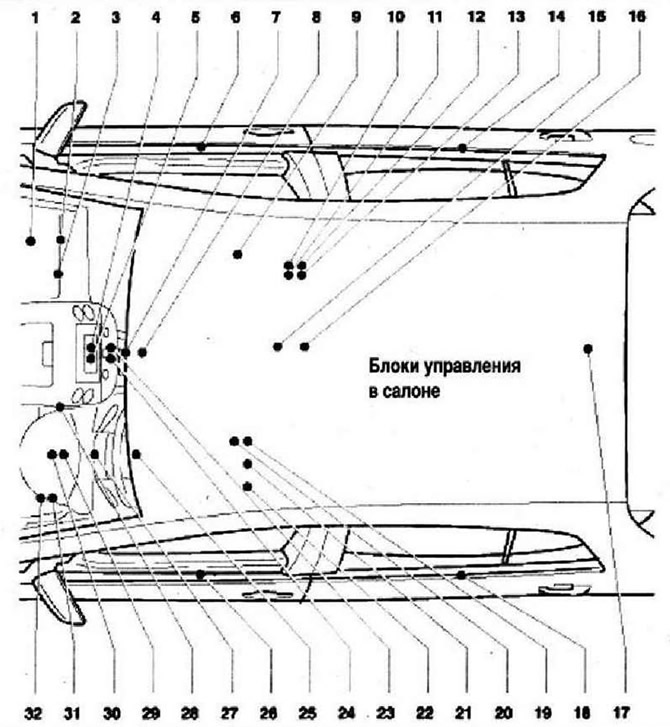

Блоки управления в салоне (VW Tiguan 1)

• 1 - Блок управления приточного вентилятора «J126», под передней панелью справа, за вещевым ящиком
• 2 - Блок управления адаптивного освещения и корректора фар «J745», под передней панелью справа, за вещевым ящиком
• 3 - Центральный блок управления систем комфорта «J393»
• 4 - Магнитола «R», в центральной консоли
• 5 - Блок управления с дисплеем радионавигационной системы «J503», в центральной консоли
• 6 - Блок управления двери переднего пассажира «J387»
• 7 - Блок управления подушек безопасности «J234»
• 8 - Блок управления сдвижного люка «J245»
• 9 - Блок управления распознавания занятости сиденья «J706»
• 10 - ТВ-тюнер «R78»
• 11 - Приемо-передающее устройство телефона «R36»
• 12 - Блок управления электроники управления мобильного телефона «J412»
• 13 - Цифровой спутниковый радиотюнер «R190»
• 14 - Блок управления задней правой двери «J389», на внутренней части задней правой двери
• 15 - Блок управления мультимедийной системы «J650», под передним центральным подлокотником
• 16 - Блок управления электромеханического стояночного тормоза «J540»
• 17 - Блок управления шторки люка «J394»
• 18 - Блок управления задней левой двери «J388»
• 19 - Усилитель «R12»
• 20 - Усилитель цифровой аудиосистемы «R184»
• 21 - Блок управления для регулировки положения сиденья и рулевой колонки с функцией памяти «J136»
• 22 - Блок управления обогрева передних сидений «J774»
• 23 - Блок управления Climatronic «J255», в панели управления и индикации Climatronic
• 24 - Блок управления климатической установки «J301», в панели управления и индикации климатической установки
• 25 - Блок управления многофункционального рулевого колеса «J453», в многофункциональном рулевом колесе
• 26 - Блок управления двери водителя «J386»
• 27 - Блок управления рулевой колонки «J527»
• 28 - Диагностический интерфейс шин данных «J533»
• 29 - Блок управления в комбинации приборов «J285», в комбинации приборов
• 30 - Блок управления иммобилайзера «J362», в комбинации приборов «К»
• 31 - Блок управления автоматического парковочного ассистента «J791»
• 32 - Блок управления бортовой сети «J519»

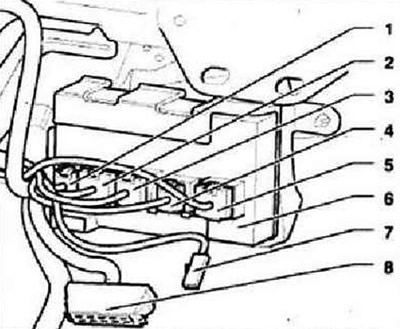

Место установки

• 1 - Разъём, 6-контактный «T6rd»
• 2 - Разъём, 18-контактный «Т18»
• 3 - Разъём, 8-контактный «T8h»
• 4 - Разъём, 6-контактный «Т6»
• 5 - Разъём, 18-контактный -T18zv-
• 6 - Центральный блок управления систем комфорта «J393»
• 7 - Выключатель освещения вещевого ящика «Е26»
• 8 - Разъём, 10-контактный, «T10k»

Место установки

Оригинал текста можно найти на VWManual.ru

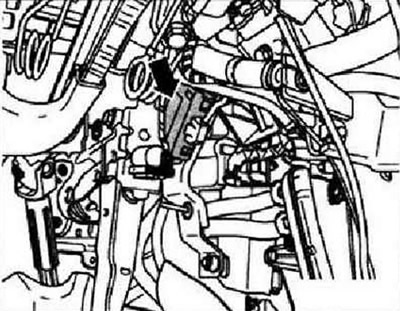

Диагностический интерфейс шин данных «J533», В пространстве для ног водителя, рядом с центральной консолью «стрелка».

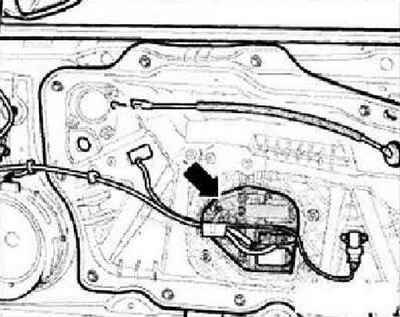

Место установки

Блок управления двери переднего пассажира «J387», в двери «стрелка»

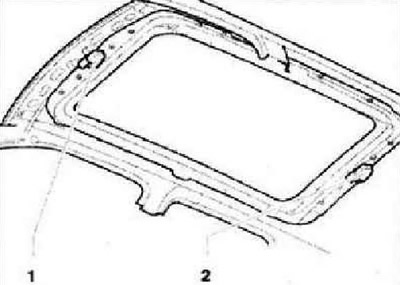

Место установки

• 1 - Блок управления сдвижного люка «J245»
• 2 - Блок управления шторки люка «J394»

Месторасположение

• А - Блок управления двери переднего пассажира «J387»

Расположение разъёмов

• В - Разъём, 32-контактный «Т32b»
• С - Разъём, 16-контактный «T16g»
• D - Разъём, 20-контактный «T20b»

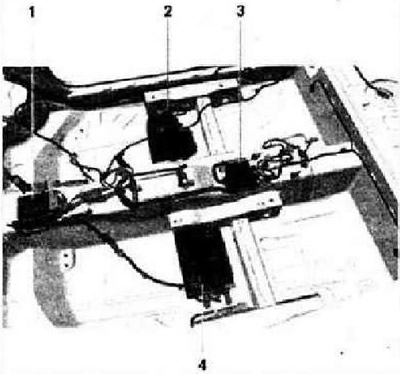

Место установки

• 1 - Блок управления подушек безопасности «J234»
• 2 - ТВ-тюнер «R7B»
• 2 - Приемо-передающее устройство телефона «R36»
• 2 - Блок управления электроники управления мобильного телефона -3412
• 2 - Цифровой спутниковый радиотюнер «R190»
• 3 - Блок управления электромеханического стояночного тормоза «J540»
• 4 - Усилитель «R12»
• 4 - Усилитель цифровой аудиосистемы «R184»

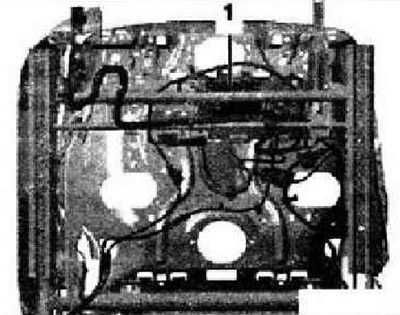

Место установки

• 1 - Блок управления распознавания занятости сиденья «J706»

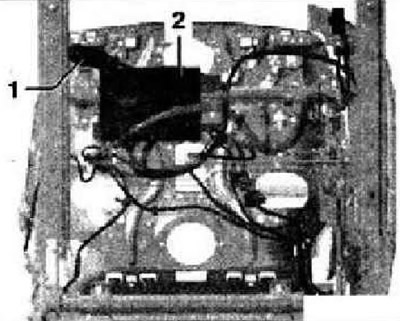

Место установки

• 1 - Блок управления обогрева передних сидений «3774»
• 2 - Блок управления для регулировки положения сиденья и рулевой колонки с функцией памяти «J136»

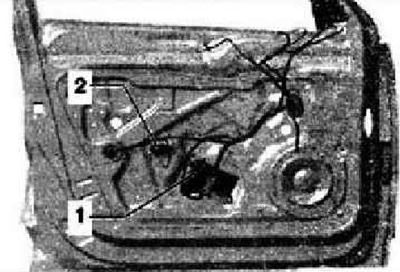

Место установки

• 1 - Блок управления двери водителя «J386»
• 2 - Датчик удара боковой подушки безопасности водителя «G179»

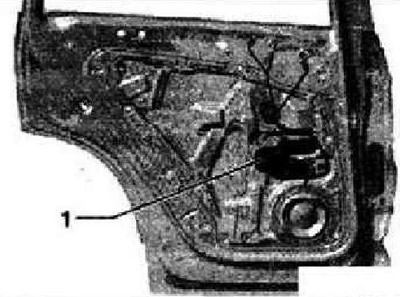

Место установки

• 1 - Блок управления задней левой двери «J338»

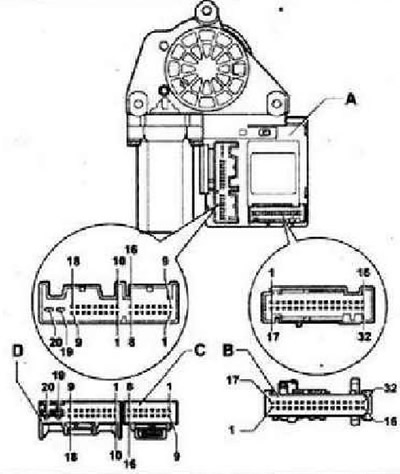

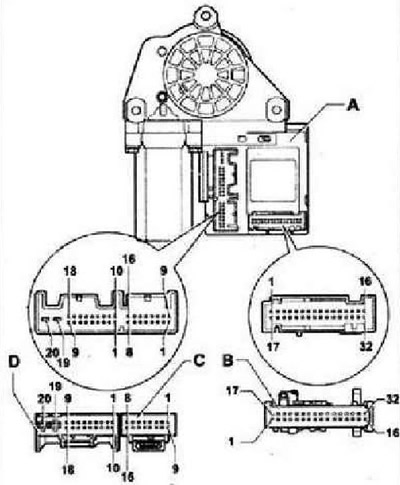

Расположение разъемов

• А - Блок управления двери водителя «J386»
• В - Разъём, 32-контактный «Т32а»
• С - Разъём, 16-контактный «Т16а»
• D - Разъём, 20-контактный «Т20а»

Расположение разъемов

• А - Блок управления двери переднего пассажира «J387»
• B - Разъём, 32-контактный «Т32b»
• С - Разъём, 16-контактный «Т16g»
• D - Разъём, 20-контактный «Т20b»

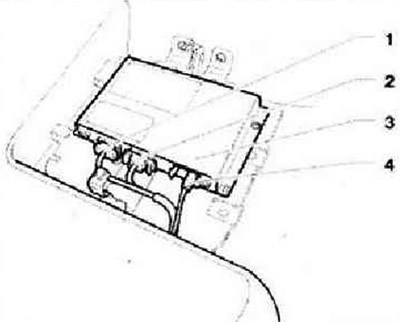

Место установки

• 3 - Цифровой спутниковый радиотюнер «R190»
• 1 - Разъём, 8-контактный «Т8u»
• 2 - Разъём, 8-контактный «T8t»
• 4 - Разъём, 1 -контактный «T1sa»

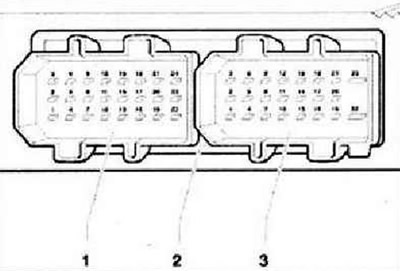

Расположение разъемов

• 1 - Разъём, 24-контактный «Т24»
• 2 - Усилитель «R12»
• 3 - Разъём, 24-контактный «Т24»

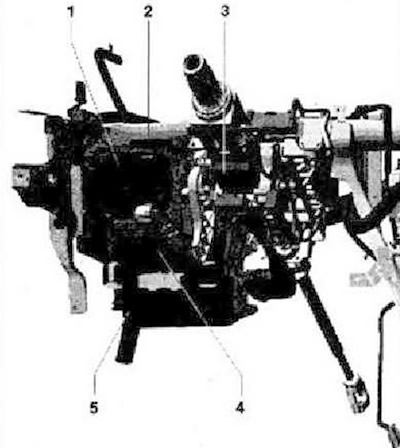

Место установки

• 1 - Блок управления автоматического парковочного ассистента «J791»
• 2 - Предупреждающий зуммер парковочного ассистента, передний «Н22»
• 3 - Блок управления рулевой колонки «J527»
• 4 - Блок управления бортовой сети «J519»
• 5 - Блок предохранителей С «SC»

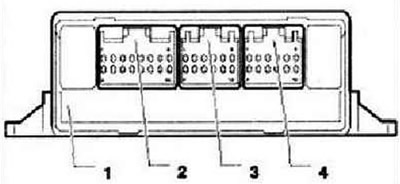

Расположение разъемов

• 1 - Блок управления автоматического парковочного ассистента «J791»
• 2 - Разъём, 16-контактный «Т16r»
• 3 - Разъём, 12-контактный -T12ta-
• 4 - Разъём, 12-контактный -Т121а-

Расположение разъемов

А = блок управления рулевой колонки
В = гнездо разъёма системы подушек безопасности

• 1 - Подушка безопасности 1 -
• 2 - Подушка безопасности 1 +
• 3 - Подушка безопасности 2 +
• 4 - Подушка безопасности 2 -

С = гнездо разъёма указателей поворота и круиз-контроля

• 1 - Электропитание круиз-контроля, кл. 15
• 2 - Круиз-контроль выкл.
• 3 - Reset (+), Set (•)
• 4 - Круиз-контроль вкл/выкл
• 5 - Масса круиз-контроля
• 6 - Подсветка клавиш круиз-контроля, кл. 58
• 7 - Световой сигнал (мигание фарами)
• 8 - Дальний свет
• 9 - Указатели поворота
• 10 - Масса указателей поворота

D = разъём, 20-контактный, «T20d» на жгуте проводов

• 1 - Не используется
• 2 - Не используется
• 3 - Не используется
• 4 - Не используется
• 5 - Не используется
• 6 - Не используется
• 7 - Не используется
• 8 - Не используется
• 9 - Не используется
• 10 - Не используется
• 11 - Диагностический интерфейс шин данных, шина CAN-привод, Low
• 12 - Диагностический интерфейс шин данных, шина CAN-привод, High
• 13 - GRA-Schalter ein/aus
• 14 - Диагностический интерфейс шин данных, шина CAN-комфорт, High
• 15 - Диагностический интерфейс шин данных, шина CAN-комфорт, Low
• 16 - Многофункциональный переключатель, Tiptronik
• 17 - Клемма 15
• 18 - Клемма 50
• 19 - Клемма 30
• 20 - Клемма 31

Е = разъём, 4-контактный, «Т4k» на жгуте проводов

• 1 - Подушка безопасности 1 -
• 2 - Подушка безопасности 1 +
• 3 - Не используется
• 4 - Не используется

F = гнездо разъёма выключателя стартера/зажигания и устройства блокировки ключа в замке зажигания

• 1 - Не используется
• 2 - Не используется
• 3 - Блокировка ключа в замке зажигания вкл., клемма 30
• 4 - Масса устройства блокировки ключа в замке зажигания
• 5 - Нв используется
• 6 - Не используется
• 7 - Выход, выключатель стартера/зажигания, клемма 50
• 8 - Выключатель стартера/зажигания, клемма 30
• 9 - Выход, выключатель стартера/зажигания, клемма S
• 10 - Выход, выключатель стартера/зажигания, клемма X
• 11 - Выход, выключатель стартера/зажигания, клемма Р
• 12 - Выход, выключатель стартера/зажигания, клемма 15

G = гнездо разъёма стеклоочистителей, потенциометра интервала работы стеклоочистителей и многофункционального дисплея

• 1 - Сигнал переключателя стеклоочистителей
• 2 - Масса стеклоочистителей
• 3 - Сигнал очисти теля,Смывателя заднего стекла
• 4 - Не используется
• 5 - Сигнал многофункционального дисплея
• 6 - Масса многофункционального дисплея, потенциометр интервала работы стеклоочистителей
• 7 - Сигнал интервала работы стеклоочистителей
• 8 - Не используется

Н = гнездо разъёма датчикугла поворота рулевого колеса

• 1 - Световой затвор 5
• 2 - Световой затвор 3
• 3 - Световой затвор 1
• 4 - Электропитание 12 В
• 5 - Электропитание 5 В
• 6 - Световой затвор 6
• 7 - Световой затвор 4
• 8 - Световой затвор 2
• 9 - Масса
• 10 - Световой затвор 7

I = гнездо разъёма спирального кабеля «Т10х»

• 1 - Не используется
• 2 - Не используется
• 3 - Подушка безопасности 1 +
• 4 - Подушка безопасности 1 -
• 5 - Подушка безопасности 2 +
• 6 - Подушка безопасности 2 -
• 7 - Масса спирального кабеля, многофункционального рулевого колеса и звукового сигнала
• 8 - Сигнал GRA Выкл, звуковой сигнал
• 9 - Шина LIN или датчик температуры обогрева рулевого колеса
• 10 - Электропитание клеммы 15 многофункционального рулевого колеса

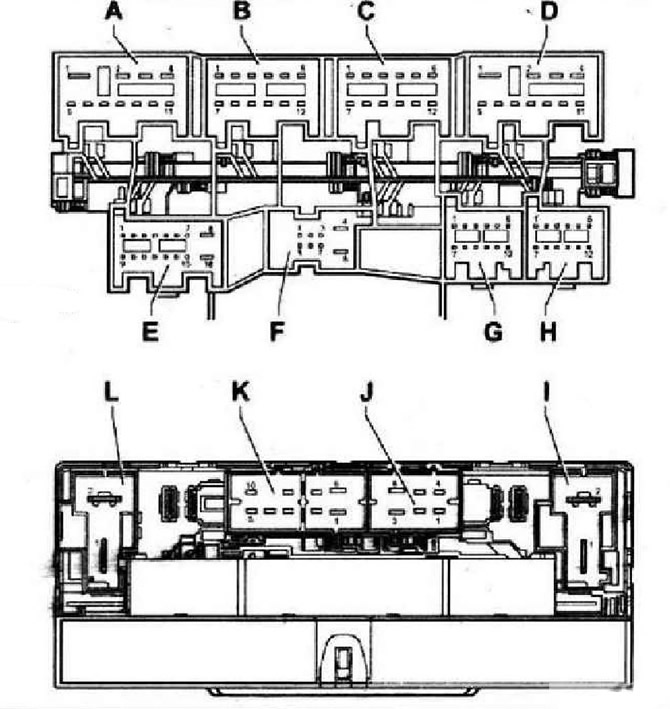

Расположение разъемов

А = разъём, 11-контактный:

• 1 - Клемма 30
• 2 - Лампа ближнего света правой фары / блок управления газоразрядной лампы правой фары
• 3 - Лампа дальнего света правой фары (кроме а/м с ксеноновыми фарами)
• 4 - Лампа правой лротивотуман ной фары
• 5 - Заслонка ближнего света правой фары (ксеноновые фары)
• 6 - Лампа переднего правого указателя поворота
• 7 - Лампа переднего левого габаритного огня
• 8 - Лампа левого габаритного огня 2
• 9 - Масса
• 10 - Блок управления топливного насоса
• 11 - Роле электропитания, кл. 50

В = разъём, 12-контактный

• 1 - Лампа правого фонаря заднего хода, злектрохромное внутреннее зеркало
• 2 - Не используется
• 3 - Не используется
• 4 - Лампа левого противотуманного фонаря
• 5 - Лампа правых стоп-сигнала и габаритного огня
• 6 - Не используется
• 7 - Лампа подсветки пространства для ног спереди слева, лампа подсветки пространства для ног спереди справа
• 8 - Не используется
• 9 - Лампа правого заднего габаритного огня/стоп-сигнала
• 10 - Лампа заднего правого указателя поворота
• 11 - Левый плафон освещения салона, правый плафон освещения салона, лампа подсветки клавиши
• 12 - Клемма 58d

С = разъём, 12-контактный

• 1 - Блок управления обогрева передних сидений «J774», отключение обогрева сидений
• 2 - Лампа левых стоп-сигнала и габаритного огня
• 3 - Не используется
• 4 - Не используется
• 5 - Не используется
• 6 - Не используется
• 7 - Не используется
• 8 - Освещение номерного знака
• 9 - Лампа верхнего стоп-сигнала
• 10 - Лампа левого заднего габаритного огня/стоп-сигнала
• 11 - Лампа заднего левого указателя поворота
• 12 - Лампа левого фонаря заднего хода

D = разъём, 11-контактный

• 1 - Клемма 30
• 2 - Лампа левой противотуманной фары
• 3 - Лампа левой фары дальнего света
• 4 - Лампа левой фары ближнего света
• 5 - Масса
• 6 - Заслонка ближнего света левой фары
• 7 - Не используется
• 8 - Реле системы очистки фар
• 9 - Лампа правого габаритного огня 2
• 10 - Лампа правого переднего стояночного огня
• 11 - Лампа переднего левого указателя поворота

Е = разъём, 16-контактный

• 1 - Переключатель освещения, клемма 58
• 2 - Выключатель стоп-сигнала
• 3 - Не используется
• 4 - Не используется
• 5 - Не используется
• 6 - Выключатель противотуманных фар
• 7 - Масса (только а/м с МКП для не американских рынков)
• 7 - Датчик положения педали сцепления (только а/м с МКП для американских рынков)
• 8 - Переключатель освещения, клемма 56
• 9 - Не используется
• 10 - Не используется
• 11 - Не используется
• 12 - Не используется
• 13 - Выключатель задних противотуманных фонарей
• 14 - Переключатель освещения (ассистент включения ближнего света)
• 15 - Не используется
• 16 - Переключатель освещения (освещение для движения в дневное время)

F = разъём, 8-контактный

• 1 - Реле электропитания клеммы 50
• 2 - Не используется
• 3 - Электродвигатель стеклоочистителя, датчик дождя и освещенности (шина LIN)
• 4 - Генератор
• 5 - Концевой выключатель капота
• 6 - Выключатель фонарей заднего хода
• 7 - Клемма 30
• 8 - Клемма 31

G = разъём, 12-контактный

• 1 - Блок управления рулевой колонки, 1 клемма 50
• 2 - Контрольная лампа аварийной световой сигнализации
• 3 - Не используется
• 4 - Регулятор яркости подсветки выключателей и комбинации приборов
• 5 - Не используется
• 6 - Не используется
• 7 - Шина CAN-комфорт Low
• 8 - Шина CAN-комфорт High
• 9 - Выключатель аварийной световой сигнализации
• 10 - Регулятор яркости подсветки выключателей и комбинации приборов
• 11 - Блок управления рулевой колонки, клемма 15
• 12 - Регулятор яркости подсветки выключателей и комбинации приборов

Н = разъём, 12-контактный (разъём Н не используется)

I = разъём, 2-контактный

• 1 - Предохранители клеммы 30
• 2 - Клемма 75а

J = разъём, 6-контактный

• 1 - Предохранитель насоса омывателя
• 2 - Насос стеклоомывателя
• 3 - Предохранитель звукового сигнала
• 4 - Насос стеклоомывателя
• 5 - Масса
• 8 - Сигнал высокого тона, сигнал низкого тона

К = разъём, 10-контактный

• 1 - Нагревательный элемент заднего стекла
• 2 - Не используется
• 3 - Не используется
• 4 - Не используется
• 5 - Предохранитель, клемма 30
• 6 - Предохранитель обогрева заднего стекла
• 7 - Не используется
• 8 - Не используется
• 9 - Не используется
• 10 - Клемма 30g

L = разъём, 2-контактный

• 1 - Предохранитель, клемма 30
• 2 - Салон, клемма 15
