Блоки управления в моторном отсеке (VW Tiguan 1)

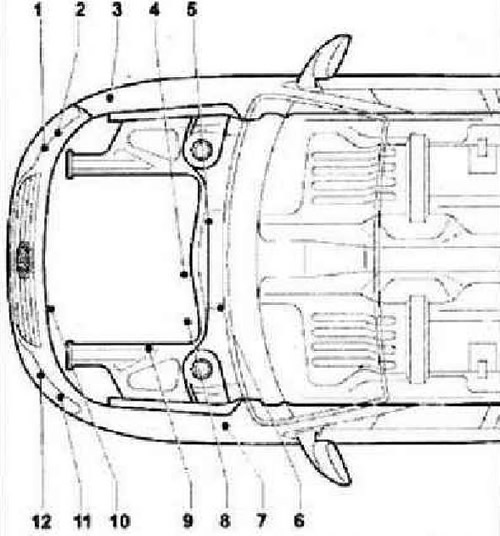

• 1 - Модуль правой фары «J668», на правой ксеноновой фаре
• 2 - Блок управления газоразрядной лампы правой фары «J344», на правой ксеноновой фаре
• 3 - Блок управления дополнительного отопителя «J364»
• 4 - Блок управления усилителя рулевого управления «J500»
• 5 - Блок управления двигателя «J623»
• 6 - Блок управления электродвигателя стеклоочистителей «J400», слева под кожухом водоотводящего короба
• 7 - Блок управления АКП «J217»
• 8 - Блок управления ABS «J104»
• 9 - Блок управления свечей накаливания «J179», рядом с аккумулятором
• 10 - Блок управления вентилятора радиатора «J293», на вентиляторе радиатора
• 11 - Блок управления газоразрядной лампы левой фары «J343», на левой ксеноновой фаре
• 12 - Модуль левой фары «J667», на левой ксеноновой фаре

Место установки

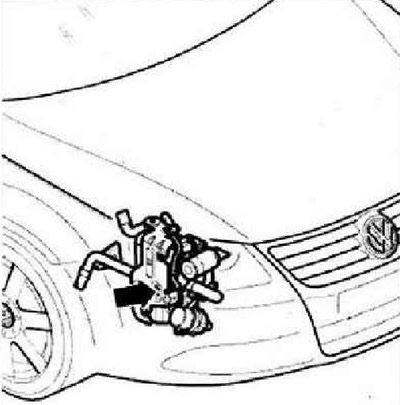

• 1 - Блок управления дополнительного отопителя «J364»

Расположение разъемов

• А - Блок управления дополнительного отопителя «J364»
• Б - Разъём, 2-контактный «Т2k»
• С - Разъём, 8-контактный «T8f»

Место установки

• 1 - Блок управления ABS «J104»

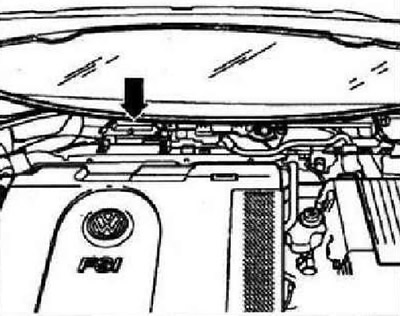

Место установки

• 1 - блок управления двигателя «J623»

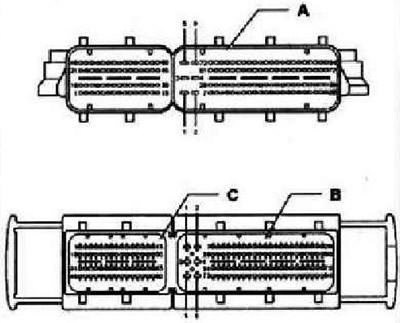

Части 154-контактного разъёма

• А - Блок управления двигателя «J623»
• В - Разъём, 94-контактный «Т94»
• С - Разъём, 60-контактный «Т60»

Место установки

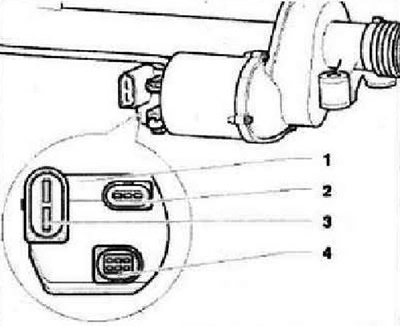

• 1 - Блок управления усилителя рулевого управления «J500»
• 2 - Разъём, 3-контактный «Tyc»
• 3 - Разъём, 2-контактный «Т2a»
• 4 - Разъём, 6-контактный «T6g»

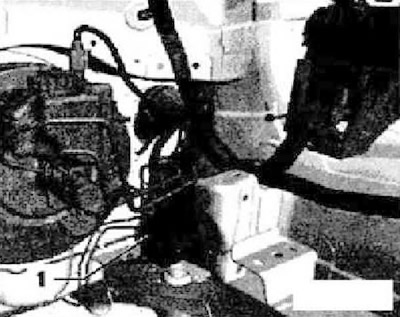

Место установки

• 1 - Блок управления АКП «J217»
