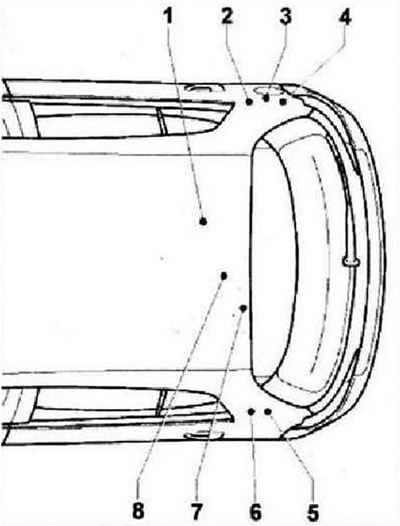

Блоки управления в багажном отсеке (VW Tiguan 1)

• 1 - Блок управления топливного насоса «J538», возле датчика уровня топлива сзади справа
• 2 - Блок управления камеры заднего вида «J772»
• 3 - Устройство приема радиосигнала дополнительного жидкостного отопителя «R149»
• 4 - Блок управления парковочного ассистента «J446»
• 5 - Блок управления распознавания прицепа «J345»
• 6 - Блок управления системы электронного регулирования демпфирования «J250»
• 7 - Датчик магнитного поля для компаса «G197»
• 8 - Блок управления полного привода «J492»

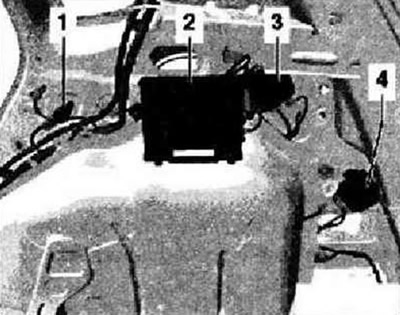

Место установки

• 1 - Датчик удара задней боковой подушки безопасности со стороны ПП «G257»
• 2 - Блок управления камеры заднего вида «J772»
• 3 - Устройство приема радиосигнала дополнительного жидкостного отопителя «R149»
• 4 - Блок управления парковочного ассистента «J446»

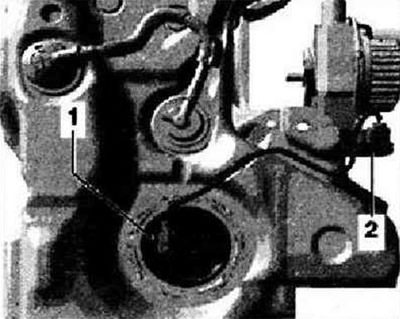

Место установки

• 1 - Датчик уровня топлива 2 «G169»
• 2 - Блок управления полного привода «J492»

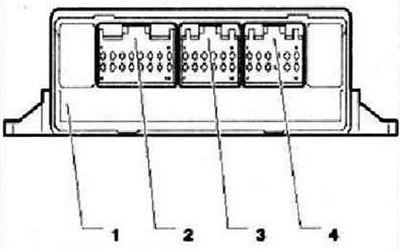

Расположение разъемов

• 1 - Блок управления парковочного ассистента «J446»

Разъём

• 2 - Разъём, 16-контактный «T16h»
• 3 - Не используется
• 4 - Разъём, 12-контактный «1121»

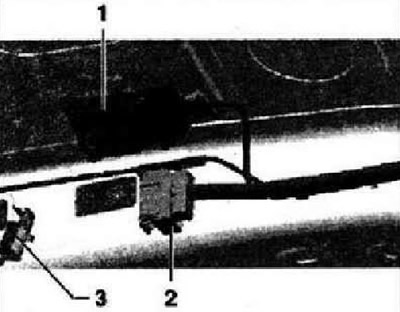

Место установки

• 1 - Блок управления распознавания прицепа «J345»
• 2 - Разъём, 12-контактный «T12h»
• 3 - Разъём, 16-контактный «Т6i»
• 4 - Точка соединения с массой на левой стойке С «61»
• 5 - Разъём, 2-контактный «T2fr»
• 6 - Разъём, 2-контактный «T2U»

Информация представлена на сайте (VWmanual)

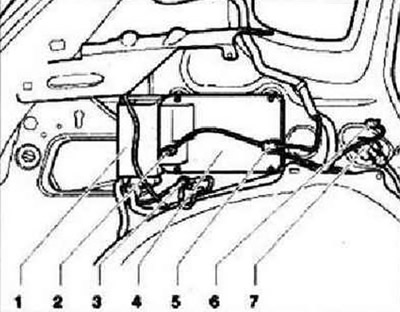

Место установки

• 1 - Разъём, 47-контактный «Т47с»
• 2 - Разъём, 2-контактный «T2fr»
• 3 - Точка соединения с массой на левой стойке С «61»
• 4 - Блок управления системы электронного регулирования демпфирования «J250»
• 5 - Разъём, 2-контактный «T2U»
• 6 - Разъём, 3-контактный «T3s»
• 7 - Разъём, 2-контактный «T2ts»

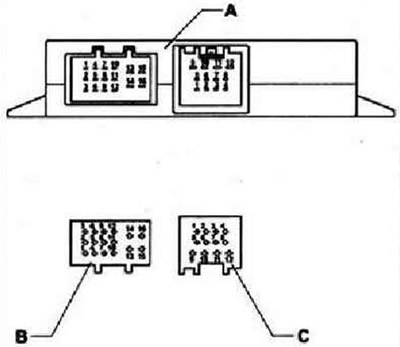

Расположение разъемов

• А - Блок управления распознавания прицепа
• В - Разъём, 16-контактный «T16i»
• С - Разъём, 12-контактный «T12h»

Место установки

• 1 - Датчик магнитного поля для компаса «G197»
• 2 - Разъем, 17-контактный «T17L»
• 3 - Разъём, 1-контактный «T1h»
