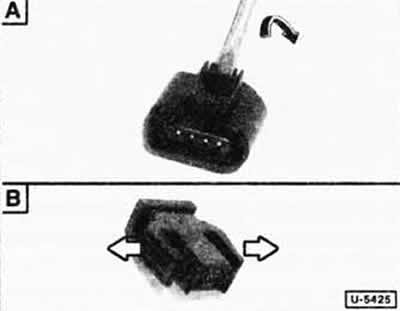

«А»: для разьединения штекерного разъема нужно нажать отверткой пластину «стрелка» и потянуть за штекер. При соединении разъема штекер должен зафиксироваться с хорошо слышимым щелчком.
«В»: разжать 2 пластины наружу «стрелки» и разъединить штекерный разъем.
Световолоконные проводники
В системах управления современных автомобилей все большее применение находят световолоконные проводники. Их характеризуют минимальные потери при передаче данных и широкая полоса пропускания.
При обращении со световолоконными проводниками соблюдать осторожность:
- Штекерные разъемы световолоконных проводников разъединять осторожно.
- Места переходов световолоконных проводников не должны иметь загрязнений или царапин.
- Места контактов предохранять колпачками и заглушками.
- Световолоконные проводники не переламывать, не растягивать и не пережимать.
