ПРИМЕЧАНИЕ: Расположение контактов разъемов комбинации приборов зависит от комплектации автомобиля, типа двигателя и страны предназначения.
Разъем, 32-контактный, синий

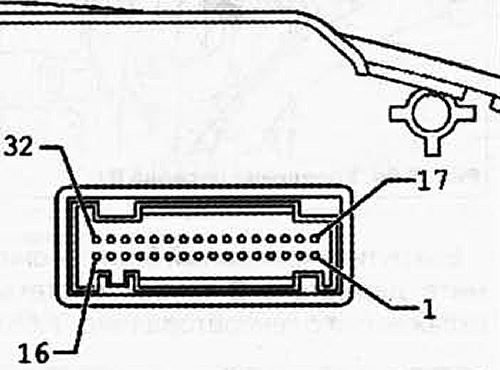

Рис. 7.75. Разъем, 32-контактный, синий:
1 - клемма 15, плюс; 2 - клемма 15, плюс; 3 - выходной сигнал 1 электронного спидометра; 4 - датчик уровня топлива 2; 5 - датчик уровня топлива 1; 6 - индикация недостаточного количества жидкости в бачке стекло-омывателя; 7 - клемма 31, масса датчика; 8 - клемма 30; 9 - клемма 31, масса; 10 - датчик давления масла; 11 - индикация наружной температуры; 12 - контрольная лампа генератора, клемма 61; 13-17 - не задействованы; 18 - клемма 30 S; 19 - клемма 30 S; 20 - не задействован; 21 - не задействован; 22 - индикация недостаточного количества охлаждающей жидкости; 23 - клемма 30, плюс; 24 - клемма 31, масса; 25 - самодиагностика/ провод К; 26-28 - не задействованы; 29 - контакт предупредительного сигнала для всей тормозной системы; 30 - не задействован; 31 - лампа предупредительного сигнала о непристегнутых ремнях безопасности; 32 - не задействован.
Разъем, 32-контактный, зеленый

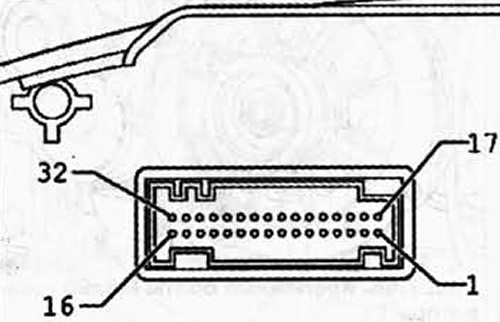

Рис. 7.76. Разъем, 32-контактный, зеленый:
1-6 - не задействованы; 7 - износ тормозных колодок; 8 - шина CAN-out, High; 9 - шина CAN-out, Low; 10-12-не задействованы; 13 - стояночный тормоз; 14-17 - не задействованы; 18 - предупредительный сигнал для температуры и уровня масла; 19 - шина CAN привод, High; 20 - шина CAN привод, Low; 21-26 - не задействованы; 27 - шина CAN комфорт, High; 28 - шина CAN комфорт, Low; 29 - не задействован; 30 - аварийный режим; 31 - шина CAN Infotainment High; 32 - шина CAN Infotainment Low.
