Электрические разъёмы блока поворотных регуляторов отопителя и климатической установки Climatic (VW Tiguan 1)

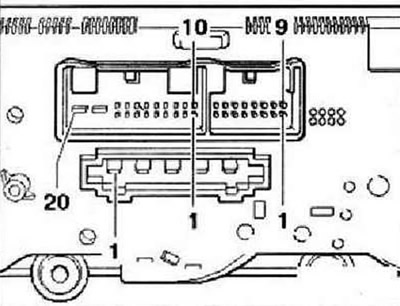

Расположение контактов в разъёмах на задней стенке блока регуляторов отопителя и климатической установки "Climatic".

20-контактный разъём, обозначен на схеме как Т20с

• 3 - Датчик температуры центрального дефлектора «G191»
• 5 - Датчик высокого давления «G65»
• 7 - Шина CAN Low
• 8 - Шина CAN High
• 12 - Обогрев правого сиденья (опция)
• 13 - Обогрев левого сиденья (опция)
• 15 - Клемма 75 для подключения обогрева сидений(опция)
• 16 - Регулирующий клапан компрессора климатической установки «N₂80»
• 19 - Клемма 30А
• 20 - Клемма 31

16-контактный разъём, обозначен на схеме как Т16е

• 1 - Исполнительный электродвигатель заслонки регулирования температуры «V68», увеличение температуры
• 2 - Датчик температуры испарителя «G308» или датчик температуры воздуха на выходе испарителя «G263»
• 4 - Датчик температуры воздуховода пространства для ног «G192»
• 5 - Потенциометр исполнительного электродвигателя заслонки регулирования температуры «G92»
• 7 - + 5 В для потенциометра исполнительного электродвигателя заслонки регулирования температуры «G92»
• 8 - Масса для потенциометра исполнительного электродвигателя заслонки регулирования температуры «G92», датчика температуры центрального воздуховода «G191», датчика температуры воздуховода пространства для ног «G192» и датчика температуры испарителя «G308» или датчика температуры воздуха на выходе испарителя «G263»
• 9 - Исполнительный электродвигатель заслонки рециркуляции «V113», открытие
• 10 - Исполнительный электродвигатель заслонки рециркуляции «V113», закрытие
• 11 - Исполнительный электродвигатель заслонки регулирования температуры «V68», уменьшение температуры
• 16 - +5В

5-контактный разъём, обозначен на схеме как Т5

• 1 - 3-я скорость вентилятора
• 2 - 2-ая скорость вентилятора
• 3 - 1-ая скорость вентилятора
• 4 - 4-ая скорость вентилятора
• 5 - Клемма X
