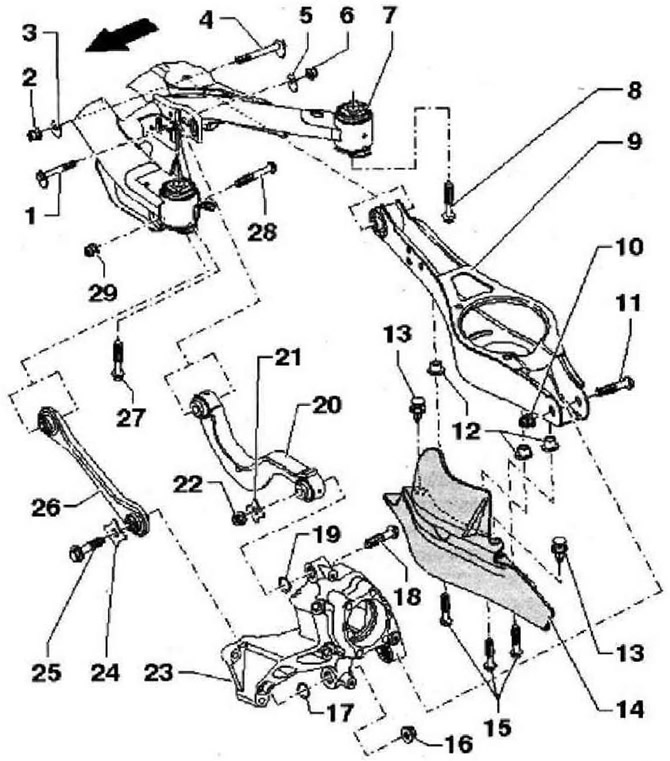

Детали и узлы поперечных рычагов и поперечной тяги (VW Tiguan 1)

Стрелка указывает направление движения автомобиля.

1 - Эксцентриковый болт, после ослабления отрегулировать углы установки колес, не поворачивать болт за пределы диапазона регулировки (90° вправо и влево от среднего положения)
2 - Гайка, М12х1,5, 95 Нм, самостопорящ., для проведения регулировки может быть ослаблена и закручена не более 5 раз, заменять после каждого снятия, затягивать только в положении, соответствующем снаряженной массе
3 - Эксцентриковая шайба, отверстие имеет выступ
4 - Эксцентриковый болт, после ослабления отрегулировать углы установки колес, не поворачивать болт за пределы диапазона регулировки (90° вправо и влево от среднего положения)
5 - Эксцентриковая шайба, отверстие имеет выступ
6 - Гайка, М12х1,5, 95 Нм, самостопорящ., для проведения регулировки может быть ослаблена и закручена не более 5 раз, заменять после каждого снятия, затягивать только в положении, соответствующем снаряженной массе. Для затяжки гайки настроить динамометрический ключ -УЛ. G 1332- для обеспечения момента затяжки 80 Нм. Затяжку этим моментом производить только при помощи торцевого ключа 18 мм «Т10179»
7 - Подрамник
8 - Болт, М12х1,5х125, 90 Нм и довернуть на 90°, заменять после каждого снятия
9 - Нижний поперечный рычаг
10 - Г айка, 90 Нм и довернуть на 90°, самостопорящ., заменять после каждого снятия, затягивать только в положении, соответствующем снаряженной массе
11 - Болт, М12х1,5х75, заменять после каждого снятия
12 - Резьбовая заклепка, М6
13 - Распорный пистон
14 - Щиток, защищающий от ударов камней
15 - Болт с шестигранной головкой, М6х12, 8 Нм
16 - Гайка, самостопорящ., заменять после каждого снятия, затягивать только в положении, соответствующем снаряженной массе
17 - Шайба
18- Болт, М14х1,5х115, 150 Нм и довернуть на 90°, -заменять после каждого снятия, затягивать только в положении, соответствующем снаряженной массе
19 - Шайба
20 - Верхний поперечный рычаг
21 - Шайба
22 - Гайка, самостопорящ., заменять после каждого снятия
23 - Корпус ступичного подшипника
24 - Шайба
25 - Болт, М14х1.5х115, 150 Нм и довернуть на 90°, заменять после каждого снятия, затягивать только в положении, соответствующем снаряженной массе
26 - Поперечная тяга, фиксирует положение колеса от поворота в плоскости дороги
27 - Болт, М12х1,5х125, 90 Нм и довернуть на 90°, заменять после каждого снятия
28 - Болт, М12х1,5х95, заменять после каждого снятия, затягивать только в положении, соответствующем снаряженной массе
29 - Гайка, 90 Нм и довернуть на 90°, самостопорящ., заменять после каждого снятия
