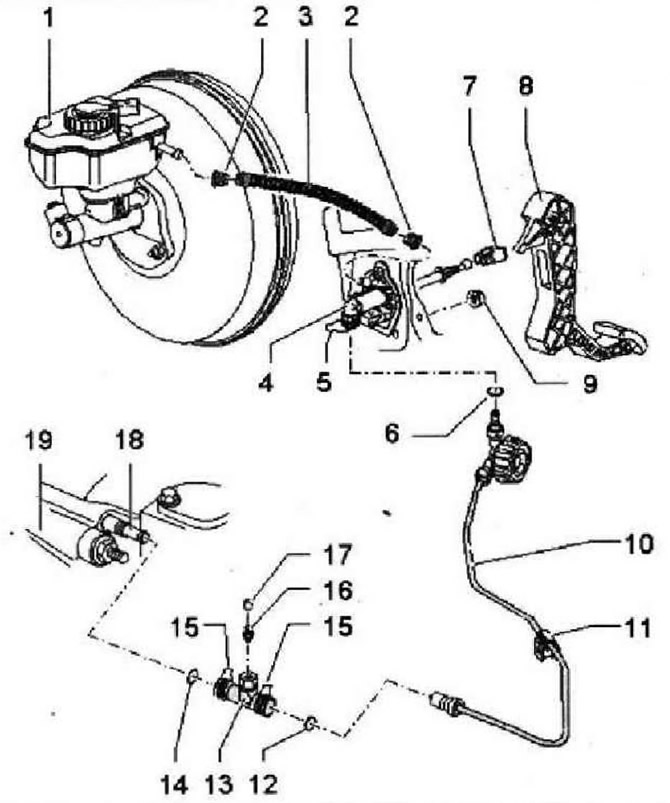

- 1 - Expanzná nádržka brzdovej kvapaliny
- 2 - Tesnenie, tesnenia musia byť nainštalované v hadici
- 3 - Hadica k nádrži
- 4 - Hlavný valec
- 5 - Svorka, pri demontáži a inštalácii potrubia vytiahnite konzolu až na doraz
- 6 - Tesniaci krúžok nasaďte na potrubnú armatúru, pri montáži namažte brzdovou kvapalinou, tesniace krúžky sa vyberajú v závislosti od konštrukcie potrubnej armatúry
- 7 - Zásuvka, na demontáž a inštaláciu odpojte tyč hlavného valca od pedálu spojky
- 8 - Pedál spojky
- 9 - Šesťhranná matica, samosvorná
- 10 - Potrubie, na vybratie vyberte batériu spolu s držiakom
- 11 - Držiak pripevnený k telu
- 12 - Tesniaci krúžok nasaďte na potrubnú armatúru, pri montáži namažte brzdovou kvapalinou, tesniace krúžky sa vyberajú v závislosti od konštrukcie potrubnej armatúry
- 13 - Tričko s odvzdušňovacou bradavkou
- 14 - Tesniaci krúžok nasaďte na potrubnú armatúru, pri montáži namažte brzdovou kvapalinou, tesniace krúžky sa vyberajú v závislosti od konštrukcie potrubnej armatúry
- 15 - Svorka, pri demontáži a inštalácii potrubia alebo T-kusu ju vytiahnite, kým sa nezastaví
- 16 - Odvzdušňovacia bradavka
- 17 - Ochranný uzáver
- 18 - Pomocný valec, možno ho vymeniť len s odstránenou prevodovkou
- 19 - Prevodovka

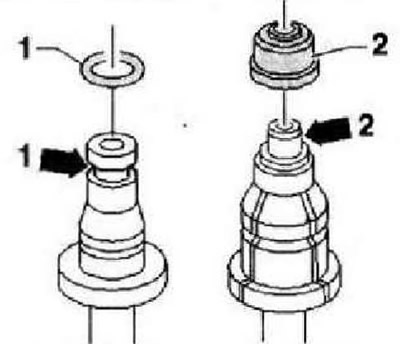

Tesniace krúžky pre potrubia
[Informácie sú k dispozícii na webovej stránke www.vwmanual.ru]
| Poz. | Dizajn potrubnej armatúry |
| 1 | Kovanie s prstencovou drážkou "šípka 1" |
| 2 | Vsuvka so stenčujúcou sa "šípkou 2" |
