Odstránenie
Uvoľnite skrutku náboja. Odstráňte koleso. Odstráňte vinutú pružinu. Uvoľnite skrutky zaisťujúce "šípku" spodného lichobežníka "1" a priečnu tyč "2", ktoré ich spájajú s puzdrom ložiska náboja.

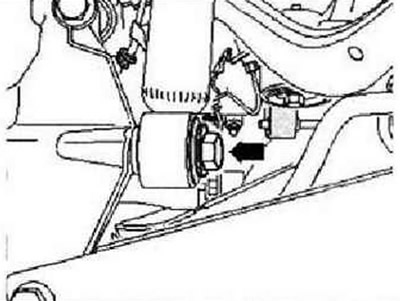

Odskrutkujte skrutku "šípky".
Odskrutkujte upevňovacie skrutky a odpojte hnací hriadeľ od zadnej príruby koncového prevodu.
Otočte puzdro ložiska náboja smerom von a vyberte hnací hriadeľ z drážok náboja. Odstráňte hnací hriadeľ.
Inštalácia
Inštalácia sa vykonáva v opačnom poradí. Nainštalujte vnútorný kĺb CV hnacieho hriadeľa a predbežne utiahnite jeho upevňovacie skrutky krížom na krútiaci moment 10 Nm. Nakoniec utiahnite skrutky s vnútorným šesťhranom na kríž na 40 Nm. Utiahnutie skrutiek upevnenia ložiskového telesa kolesa je možné vykonať až po dosiahnutí rozmeru nameraného pred montážou medzi stredom náboja kolesa a spodnou hranou podbehu kolesa.
Uťahovacie momenty
| Hnací hriadeľ k náboju. Používajte iba novú skrutku | 70 Nm a otočte o 90° |
| Hnací hriadeľ k zadnej koncovej prírube pohonu. Používajte iba nové skrutky | 40 Nm, predbežne utiahnite krížom na 10 Nm |
