Упутство: Након уградње компоненти издувног система, потребно је проверити одсуство унутрашњег напрезања у систему, као и присуство довољног растојања између компоненти система и каросерије. Ако је потребно, одврните двоструку стезаљку и поравнајте издувну цев и пригушивач тако да постоји довољно растојања до тела и да су причвршћивачи равномерно оптерећени. Замените самоконструирајуће матице. Одвојиви елемент предњег дела издувног система је обезбеђен од ротације помоћу уређаја за заштиту од транспорта "Т10404". Приликом замене филтера за честице или сензора притиска издувних гасова 1-G450- адаптација сензора притиска издувних гасова је апсолутно неопходна 1-G450- преко тестера: славе функције: прилагођавање сензора издувног притиска 1-G450-.
- 1 - Сензор притиска издувних гасова 1-G450-
- 2 - 10 Нм
- 3 - Екран
- 4 - Ламбда сонда "G39", 50 Нм. Подмазати само навоје машћу отпорном на топлоту -G 052 112 АЗ-, маст отпорна на топлоту -G 052112 АЗ-не сме да падне на избочине тела сонде, за скидање користите отворене кључеве за ламбда сонду "3337"
- 5 - Сензор температуре издувних гасова 4 "G648", 45 Нм, нанесите пасту отпорну на топлоту на навој сензора -G 052 112 АЗ-
- 6 - Заптивка, замените, узмите у обзир положај уградње
- 7 - Стезаљка, 7 Нм
- 8 - Сензор температуре издувних гасова 3 "G495", 45 Нм, нанесите пасту отпорну на топлоту на навој сензора -G 052112 АЗ-
- 9 - 25 Нм
- 10 - Вешање, замените ако је оштећено
- 11 - Филтер за честице дизела са оксидационим катализатором и издувном цеви, након замене, прилагођавање масеног баланса чађи треба подесити на "0" помоћу тестера у режиму "Вођене функције".
- 12 - 25 Нм
- 13 - Конзола, причвршћена за блок цилиндра
- 14 - Контролна цев, 45 Нм
- 15 - Носач, причвршћен за филтер за честице
- 16 - Стезаљка, замените
- 17 - Конзола, причвршћена за блок цилиндра
- 18 - 25 Нм
- 19 - 8 Нм
- 20 - 25 Нм

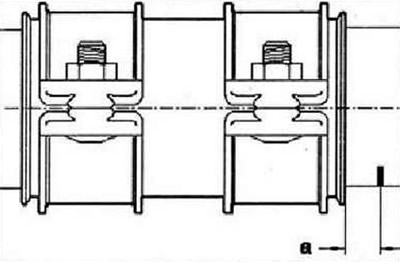

Монтажна позиција чауре спојнице
Поставите двоструку стезаљку на растојању од "а" = 5 мм од ознаке на улазној цеви филтера за дизел честице.
