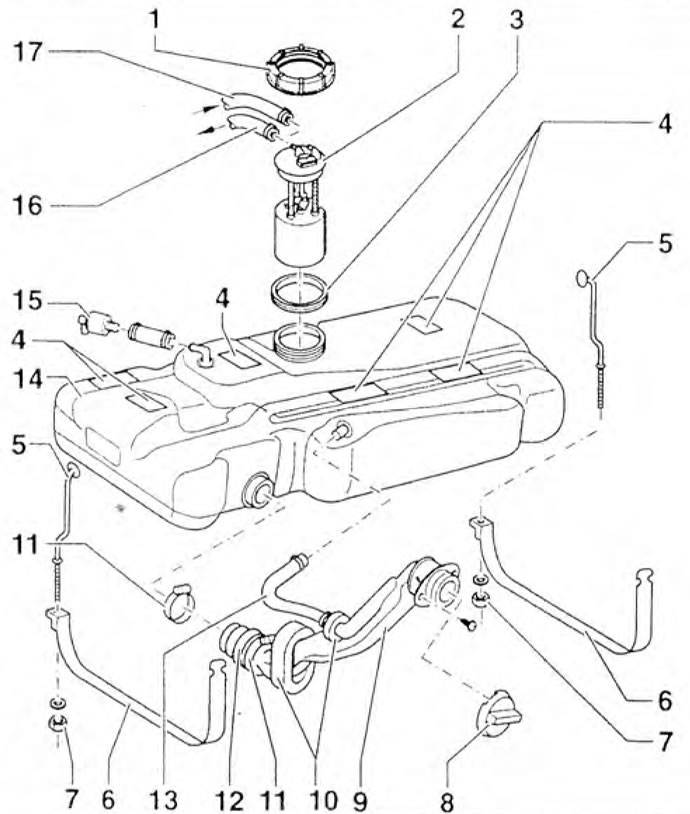

Слика 3.40. Резервоар за гориво са причвршћеним компонентама: 1.7 - Орашасти плодови; 2 - Сензор нивоа горива; 3 - Заптивни прстен; 4 - Заптивка; 5 - Шипка за причвршћивање, 6 - Веза; 8 - Поклопац: 9 - Цев за пуњење; 10 - Гумени прстенови; 11 - Завртњи за држање: 12 - Постројење; 13 - Вентилациона цев;14 - Резервоар за гориво; 15 - Вентилациони вентил; 16 - Довод горива; 17 - Вод за одвод горива.
Турбопуњач
Турбопуњење мотора AHD, ANJ, ARA, ВВЕ, BBF је приказано на слици 3.41а, AGX мотор - на слици 3.41б.
Систем међухлађења ваздух-ваздух (интеркулер) је приказан на слици 3.42.

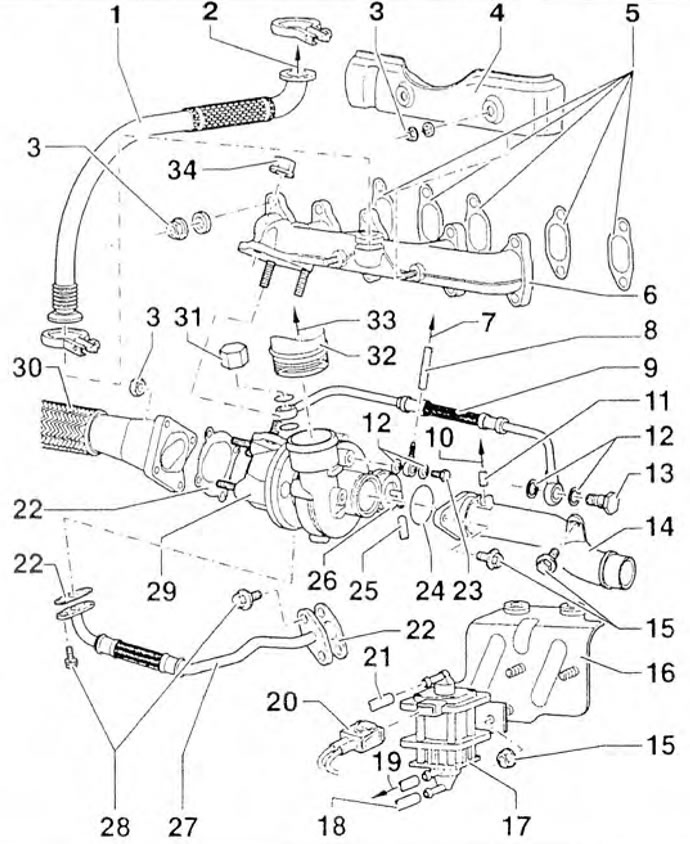

Слика 3.41а. Турбо пуњење мотора АХД, АЊ, АРА, ВВЕ, ББФ: 1.14- Повезивање цеви; 2 - До вентила FGR 3, 15.1,34 - Навртке; 4 - Кућиште за заштиту од топлоте; 5, 22 - Уљне заптивке; 6 - Издувни колектор; 7, 10 - До вакуумске цеви; 8, 11, 18, 21 - Вакуумске цеви; 9 - Вод под притиском уља; 12, 24 - Заптивни прстенови; 13, 15, 23, 28 - Вијци; 17 - Електромагнетни вентил за контролу притиска пуњења; 19 - До контролне цеви; 20 - Конектор; 25 - Контролна цев; 26 - Издувна цев; 27 - Вод за испуштање уља; 29 - Турбопуњач; 30 - Предња издувна цев; 31 - Поклопац;32 - Цев за довод компримованог ваздуха;33 - До цеви за довод компримованог ваздуха.

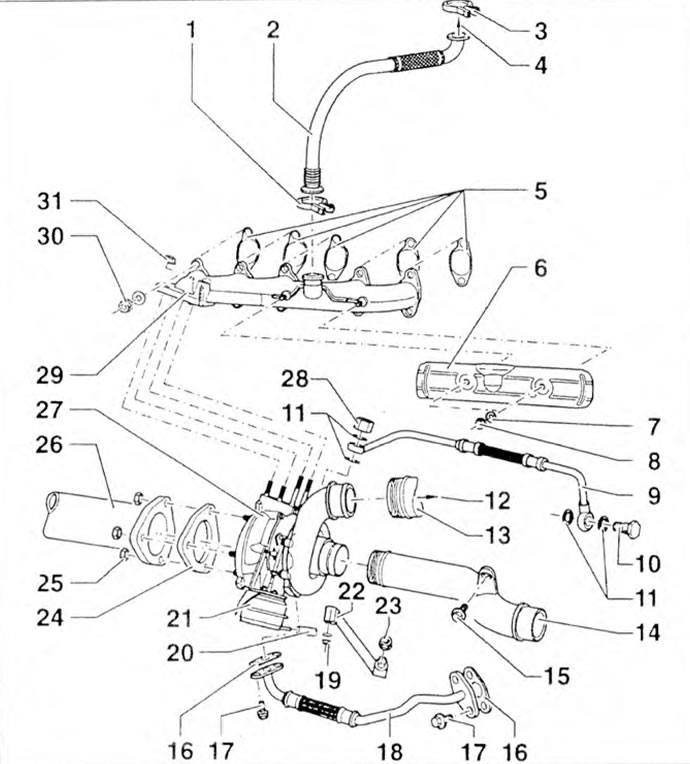

Слика 3.41б. Турбопуњење AGX мотора: 1,3- Стеге; 2, 14 - Спојне цеви; 4 - До EGR вентила; 5, 16, 24 - Уљне семеринге; 6 - Кућиште за заштиту од топлоте; 7 - Машина за прање веша; 8, 19, 23, 25, 30, 31 - Орашасти плодови; 9 - Вод под притиском уља; 10, 15, 17 - Вијци; 11 - Заптивни прстенови; 12 - До цеви за довод компримованог ваздуха; 13 - Цев за довод компримованог ваздуха; 18 - Вод за испуштање уља; 20 - Контролна цев; 21 - Издувна цев; 22 - Подршка; 26 - Предња издувна цев; 27 - Турбопуњач; 28 - Поклопац; 29 - Издувни колектор.
Информације су објављене на овој веб-сајту (VWMANUAL)

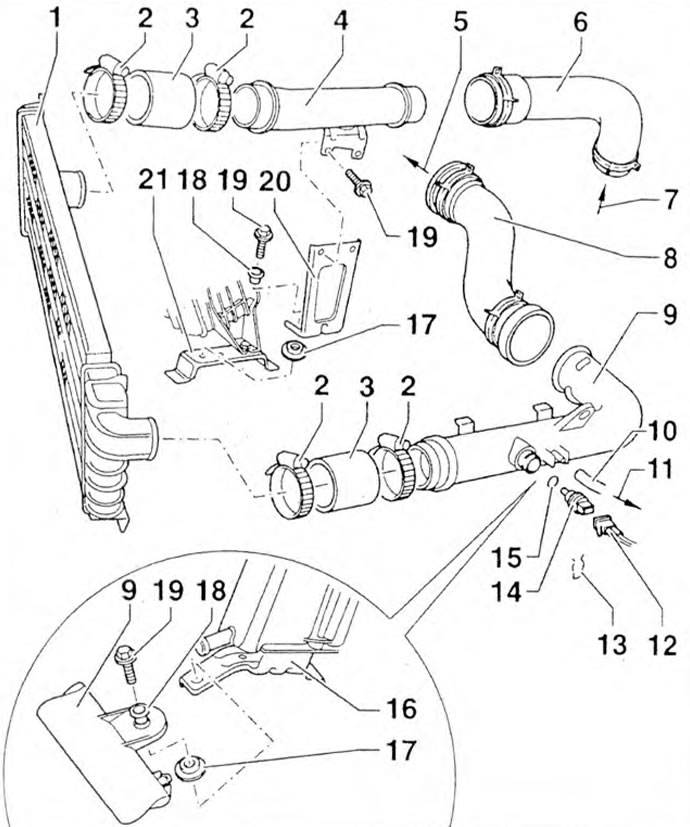

Слика 3.42. Систем средњег хлађење ваздуха (интеркулер): 1 - Интеркулер: 2 - Стезаљка; 3 - Гранична цев, 4, 9 - Цеви за довод компримованог ваздуха; 5 - До EGR вентила; 6, 8 - Цеви за довод компримованог ваздуха; 7 - Од турбопуњача;10 - Испусна цев; 11 - До контролне јединице за убризгавање горива; 12 - Конектор; 13 - Задржавач; 14 - Конектор ожичења сензора температуре усисног ваздуха са сензором притиска у усисном колектору: 15 - О-прстен; 16, 20 - Заграде; 17 - Гумена подлога; 18 - Чаура; 19 - Болт; 21 - Уздужна греда.
