Делови и компоненте система за довод ваздуха мотора BGU, BSE, BSF (VW Caddy 3)

Спецификација делова и компоненти система за довод ваздуха мотора BGU, BSE, BSF.

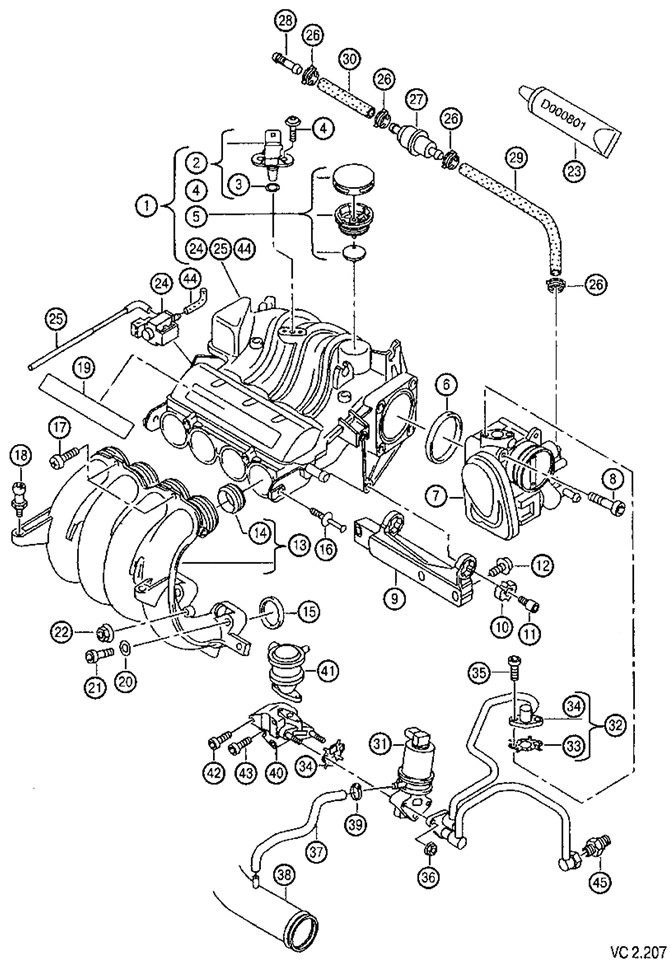

Кућиште гаса. Вакуумски систем. Систем за усис ваздуха. Рециркулација издувних гасова. Слика VC2.207.

Поз.	Број дела	Име	Напомена	Ком.
1	06A133203 ДЛ	Горњи део усисног колектора	WHT001817 BSE, BSF, BGU	1
2	06B906051	Сензор притиска и температуре усисног колектора	(G71) (G42) BGU, BSE, BSF	1
3		Заптивни прстен	7,59x2,82	1
4		Вијак (3 Нм)	M5X16-Q	2
5	06A198205A	Комплет за поправку блока вентила	59 мм само за горњи део разводника 06A133203DT BGU	1
6	037133557 Ц	Заптивни прстен	66,5x1,8x7,5	1
7	06A133062AB	7. Јединица гасне заклопке (J338) са електричним погоном гасне заклопке (G186), сензором угла (1) електричног погона гасне заклопке (G187) и сензором угла (2) електричног погона гасне заклопке (G188)	BGU	1
(7)	06A133062AT	7. Јединица гасне заклопке (J338) са електричним погоном гасне заклопке (G186), сензором угла (1) електричног погона гасне заклопке (G187) и сензором угла (2) електричног погона гасне заклопке (G188)	BSE, BSF	1
8		Вијак за монтажу кућишта гаса: 8 Nm	6x52	4
9	06A129723Q	Подршка		1
10	06A129763	Гумени јастук		2
11	06A129289D	Вијак за монтажу носача: 8 Nm	M6 BGU, BSE, BSF	2
12	N 10242601	Вијак за монтажу носача: 15 Nm	М8к40	2
13	06A133206BD	Доњи део усисног колектора	WHT 001924 BSE, BSF, BGU	1 2
-	WHT001 924	Саморезни вијак	6x30	2
U	06A133227B	Пад		4
15	b06A133398F	Заптивни прстен	42,6x1,75x4,75	4
16		Експанзиони заковиц	6,5x15	2
17		Вијак за монтажу разводника: 3 Nm	5x18	2
18		Вијак за монтажу разводника: 5 Nm
19		Преклапање
21		Вијак за монтажу разводника: 25 Nm	АМ8к45	6
22		Завртањ	М8	2
23		Лепак
24	037906283C	Магнетни вентил		1
25	06D133778E	Вакуумско црево	.		1
26		Стезаљка		F14X12	X
27	0581335173	Магнетни вентил		1
28		Унија
29	N10303504	Црево	7,3 x 3,5 скраћено на: 190 мм	k
30	1T01333663	Повезивање црева		1
31	06A131501F	Вентил систем за циркулацију ОХ	BGU	1
32	06A131519G	Спојна цев	BGU	1
33	06A131547Q	Пад	BGU	1
34	06A131547	Пад	pBGU	.1
35	N10248001	Јебеш са унутрашњим шестигранником	M6X14BGU	2
36		Завртањ	M8BGU	2
37	1K01310573	Вакуумско црево	BGU	1
38		Ваздушни канал
39		Стезаљка	9,4-11,9; BGU	1
40	06A131117D	Адаптер	Користити са заптивком 06A131120R BGU	1 1
(40)	06A131166E	Адаптер	Користити са заптивком 06A131120R BSE, BSF	1 1
-	06A131120F	Пад		1
41		EGR вентил
42		Јебеш са унутрашњим шестигранником	АМ6к60	2
(43)		Јебеш са унутрашњим шестигранником	М6к20	2
		Црево	3,5x2
44		Вакуумско црево до вакуумског пријемника у усисном колектору	112 mm BGU	1
45		Унија	BGU
