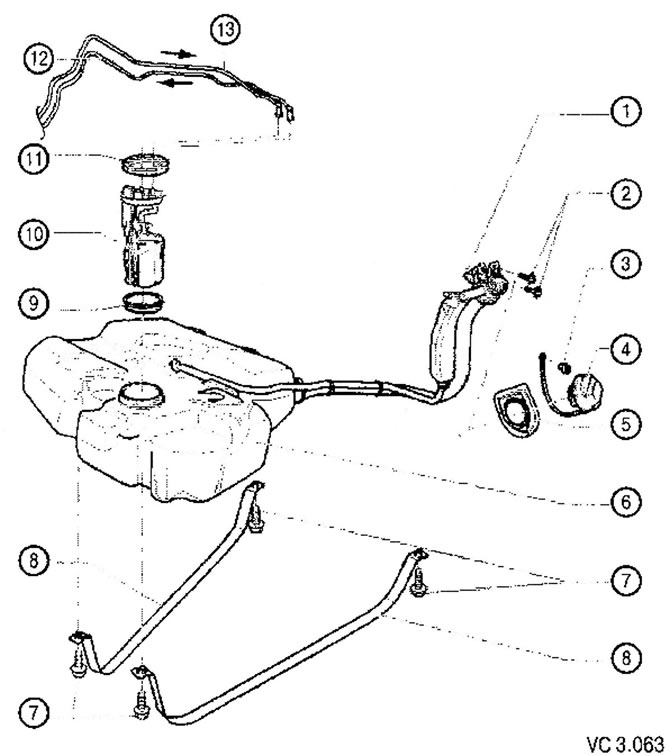

Списак делова и склопова резервоара за гориво са технолошким напоменама о поправци према слици VC3.063:
1. Прикључак на земљу:
- проверити поузданост причвршћивања.
2. Вијци за причвршћивање врата: 2 Nm.
3. Задржавач.
4. Поклопац отвора за пуњење.
5. Гумени поклопац.
6. Резервоар за гориво.
7. Затегните завртањ за причвршћивање: 20 Nm и затегните за 1/4 окрета (90°).
8. Стезаљка.
9. Заптивни прстен:
- навлажити горивом током инсталације.
10. Модул за довод горива са сензором нивоа горива.
11. Притисни вод до филтера за гориво:
- причвршћен за резервоар за гориво стезаљкама;
- боја: црна;
- да бисте одвојили од прирубнице, притисните браву за спој.
12. Повратна линија из хладњака горива:
- боја: плава или са плавим ознаком;
- причвршћен за резервоар за гориво стезаљкама;
- да бисте одвојили од прирубнице, притисните браву за спој.
Оригинал се може погледати на порталу www.VWMANUAL.ru

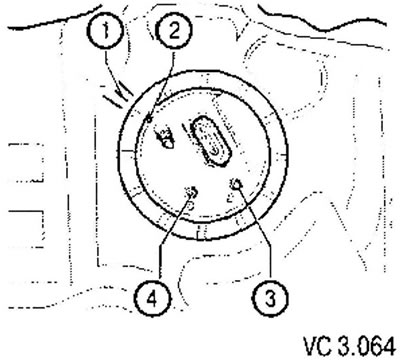

Положај монтаже прирубнице модула за довод горива
Ознака на прирубници (2) мора да се поклапа са ознаком на резервоару за гориво (1).
Црна цев за гориво под притиском (4) је повезана са спојницом означеном са V.
Плава (или плаво означена) повратна цев за гориво (3) је повезана са спојницом означеном са R.
