Lămpi de frână suplimentare (VW Tiguan 1)

Demontare și instalare becului suplimentar al lămpii de frână "U25"

Instrucţiuni. Defecțiunea LED-ului în luminile suplimentare de frână. LED-urile individuale din lumina de frână suplimentară sunt combinate în grupuri de 4 LED-uri și sunt prevăzute cu o tensiune mai mare în grupuri. Luminile de frână suplimentare sunt proiectate astfel încât, dacă un grup de LED-uri defectează, cerințele de reglementare sunt îndeplinite. Daca iese un alt grup de LED nu mai sunt respectate prevederile legale. În cazul defecțiunii unui grup de LED-uri, LED-urile de lucru sunt încărcate mai puternic, așa că ar trebui să se țină cont de posibila deteriorare iminentă a grupurilor de LED-uri rămase. Dacă mai mult de patru grupuri de LED-uri dintr-o lumină de frână suplimentară se defectează, lumina trebuie înlocuită (caz de reparatie).

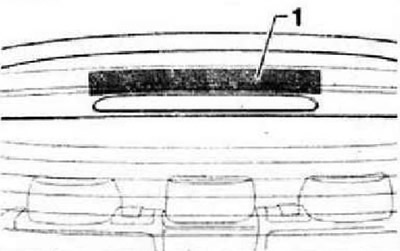

Opriți contactul și toți consumatorii electrici, scoateți cheia de contact. Sigilați zona capacului portbagajului de deasupra luminii de frână cu o bandă de bandă electrică obișnuită "1".

Cu grijă. Când scoateți lumina de frână suplimentară, aveți grijă să nu deteriorați garnitura.

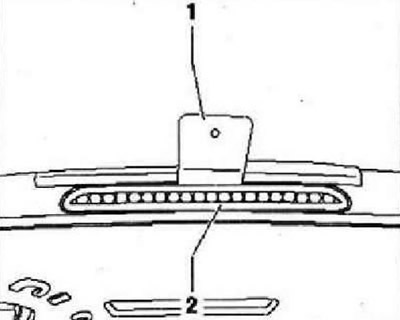

Introduceți pană de plastic -T10039/1- "1" de sus între becul de frână înalt "M25" "2" și capacul portbagajului.

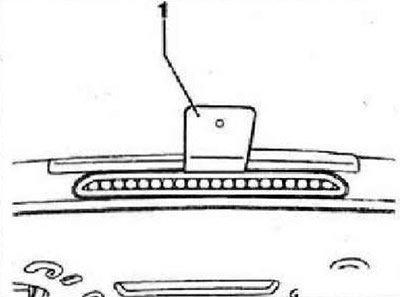

Deblocați dispozitivul de reținere al lămpii de semnalizare suplimentară pentru carul de fân "M25" prin apăsarea panei "1" în sensul de mers. Scoateți cu grijă becul suplimentar al lămpii de frână "M25", ținând cont de lungimea cablurilor conectate, din ușa din spate.

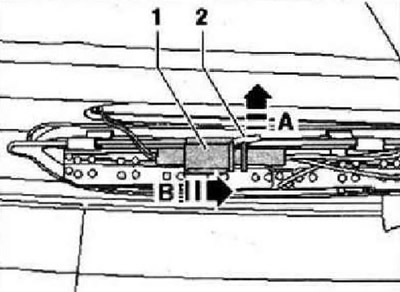

Deblocați siguranța "2" în direcția săgeții A și trageți conectorul compact "1" din suport în același timp în direcția săgeții B.

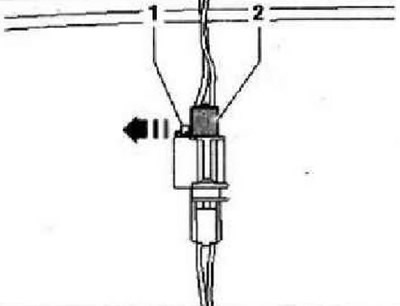

Apăsați opritorul "1" în direcția săgeții și trageți conectorul "2" cu o mișcare în sus.

Instalare

Instrucțiuni: La instalarea becului suplimentar al lămpii de frână "M25", fiți atenți la fixarea corectă a garniturii. Sigiliul nu trebuie să fie deteriorat sau îndoit.

Conectați conectorul și fixați conectorul compact în lumina de frână. Reatașați lumina de frână pe hayon. Verificați funcționarea lămpii suplimentare de frână "M25".
