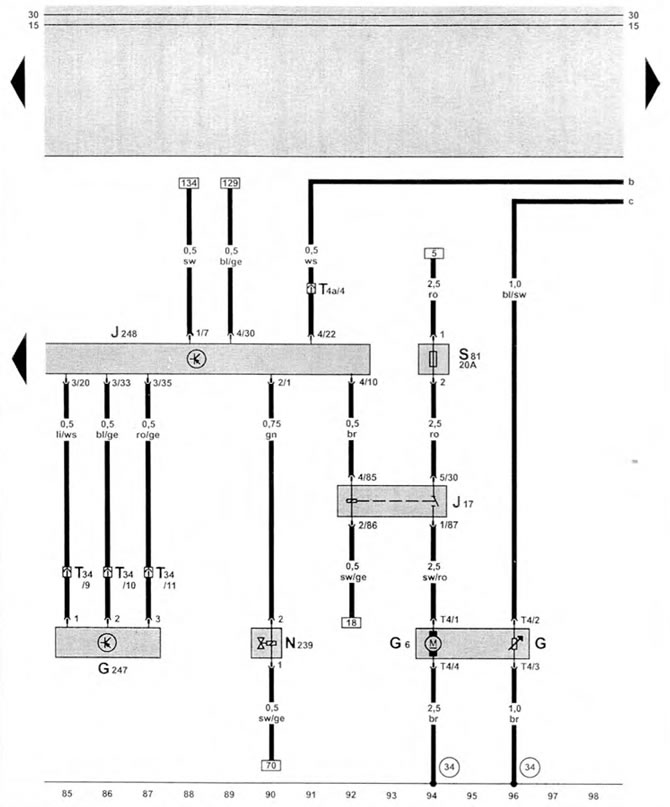

Система управления двигателем AUH 2.8 CDI с марта 2002 г. (VII).
Блок управления впрыском дизельного топлива, клапан переключения впускного коллектора, датчик давления топлива
| G | датчик указателя запаса топлива |
| G6 | топливный насос (топливоподкачивающий насос) |
| G247 | датчик давления топлива |
| J17 | реле топливного насоса |
| J248 | блок управления впрыском дизельного топлива, вблизи аккумулятора |
| N239 | клапан переключения впускного коллектора |
| S81 | предохранитель топливного насоса |
| Т4 | разъем проводки, 4-контактный |
| Т4а | разъем проводки, 4-контактный |
| Т34 | разъем проводки, 34-контактный, в моторном отсеке, комплект проводов двигателя |
| (34) | соединение на «массу» под водительским сидением |
