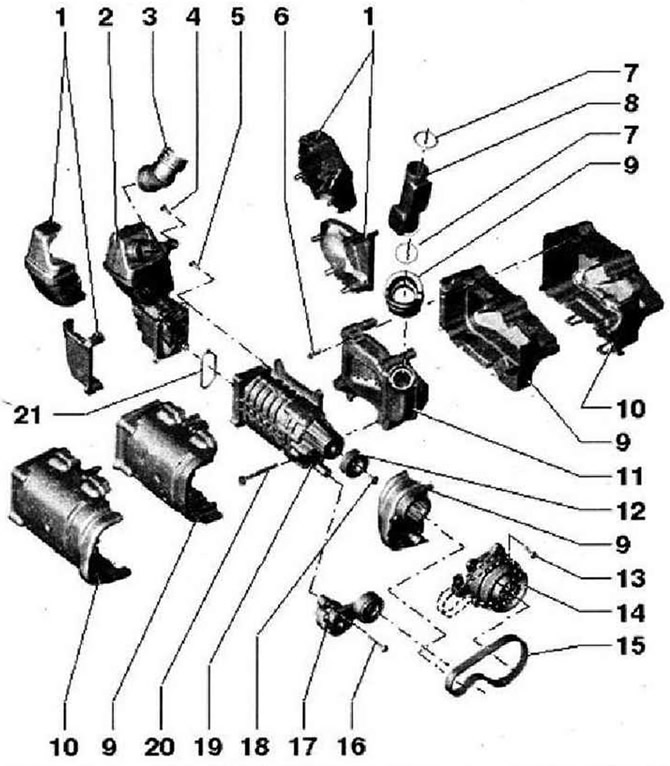

- 1 - Kućište sa zaslonom za izolaciju buke prigušivača buke
- 2 - Zvučna izolacija usisnog zraka
- 3 - Cijev za dovod zraka, pričvrstite opružnim stezaljkama
- 4 - 7 Nm, samorezni vijak. Samo u tom slučaju zategnite vijak za pričvršćivanje odvijačem. ako brzina vrtnje odvijača ne prelazi 500/min, a moment zatezanja nije veći od 7 Nm
- 5 - 7 Nm
- 6 - 7 Nm, samorezni vijak
- 7 - O-prsten, zamijenite
- 8 - Tlačna cijev
- 9 - Zvučna izolacija
- 10 - Kućište za zaslon za izolaciju buke.
- 11 - Zvučna izolacija za nabojni zrak. S usnom brtvom, zamijenite usnu brtvu između kompresora i prigušivača buke
- 12 - Remenica kompresora
- 13 - 8 Nm
- 14 - Pumpa rashladnog sustava s elektromagnetskom spojkom kompresora "N421"
- 15 - poliklinasti remen kompresora. Prilikom postavljanja poliklinastog remena, obratite pozornost na smjer kretanja i pravilno postavljanje na remenice i zatezač
- 16 - 23 Nm
- 17 - Zatezač poliklinastog remena kompresora, olabavite ključem od 16 mm, pričvrstite osiguračem -T10060 A-
- 18 - 40 Nm i okrenite dalje za 90°. Da biste otpustili i zategnuli montažni vijak, držite osovinu kompresora ključem, zamijenite
- 19 - Kompresor
- 20 - 25 Nm
