Primarna brava stražnjih vrata kombija s visokim krovom — uklanjanje, ugradnja i podešavanje (VW Lt 28)

1. Otvorite vrata i postavite ručku u zaključani položaj.

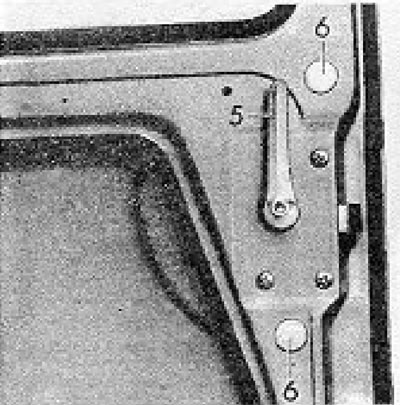

Slika 12.42. Ručka (5) i čepovi (6) brave stražnjih vrata kombija s visokim krovom (Odjeljak 15).

2. Uklonite čepove i vijke vidljive kroz rupe na ploči vrata kako biste otpustili šipke za zaključavanje.

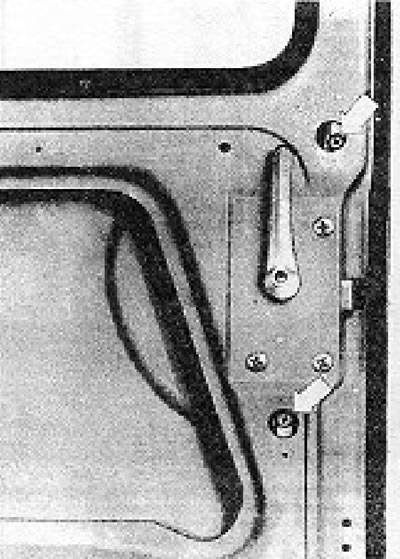

Slika 12.43. Vijci stezaljke zasuna vidljivi kroz rupe na ploči vrata (odjeljak 15).

3. Izvadite donju šipku za zaključavanje s vrata prema dolje.

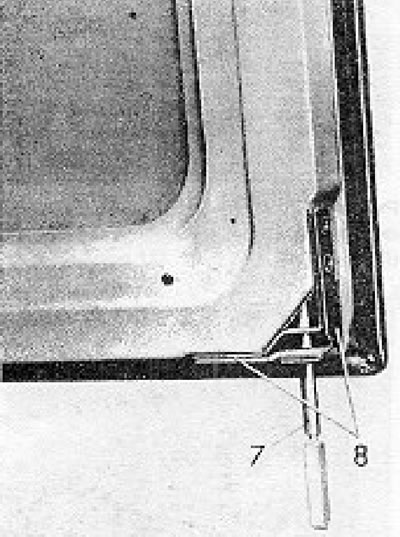

Slika 12.44. Uklanjanje donje blokirne šipke (odjeljak 15): 7 - Zaključavajuća šipka; 8 - Vodilica štapa.

4. Uklonite gornju vodilicu šipke za zaključavanje i izvadite šipku iz vrata.

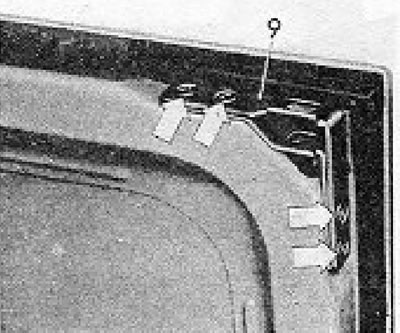

Slika 12.45. Vodilica gornje šipke (9). Vijci za montažu označeni su strelicama (odjeljak 15).

5. Odvrnite vijak za montažu s unutarnje ručke i uklonite je.

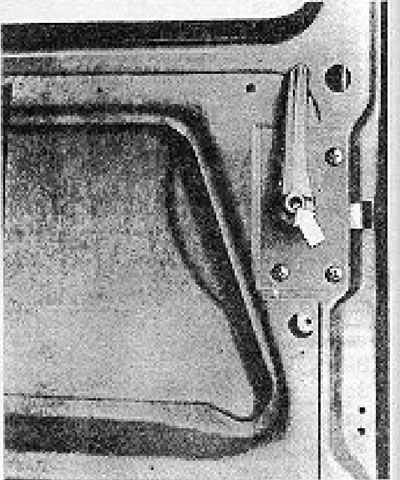

Slika 12.46. Vijak za montažu unutarnje ručke (odjeljak 15).

6. Odvrnite tri vijka i uklonite bravu s otvora vrata.

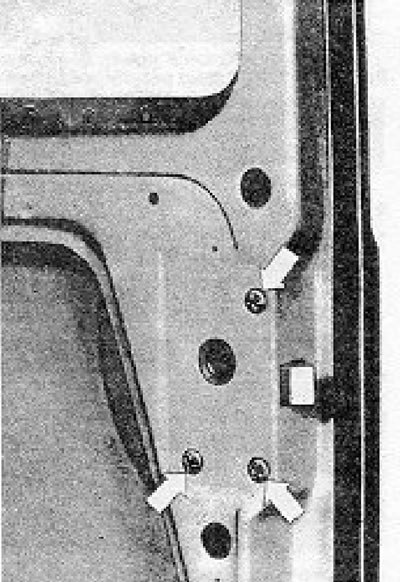

Slika 12.47. Vijci za montažu brave (odjeljak 15).

7. Instalacija na rudniku se vrši izvođenjem gore navedenih koraka obrnutim redoslijedom, međutim, prije zatezanja vijaka stezaljki šipke za zaključavanje, izvršite sljedeće podešavanje.

8. Provjerite jesu li šipke u otključanom položaju.

(Izvorni članak objavljen na web stranici: VWmanual.ru)

9. Gornja šipka je ispravno postavljena kada je gornji kraj izbočine u ravnini s površinom vodilice šipke.

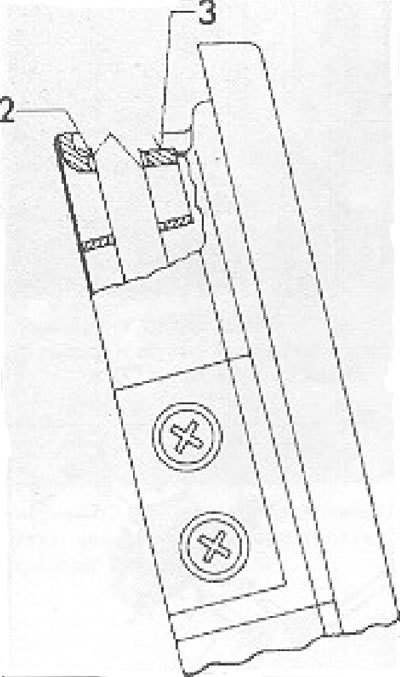

Slika 12.48. Dijagram ugradnje gornje blokirne šipke (odjeljak 15): 2 - Izbočina u otključanom položaju; 3 - Površina vodilice šipke.

Okrenite ušicu samo cijeli broj okretaja, a kada završite, provjerite je li koljeno šipke okrenuto u ispravnom smjeru.

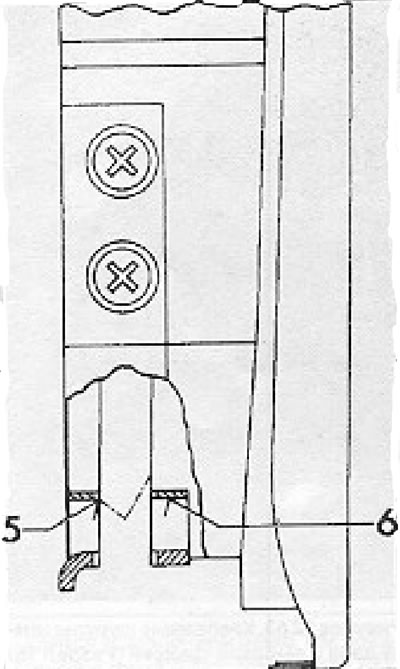

10. Donja šipka je ispravno postavljena kada je gornji kraj izbočine u ravnini s površinom vodilice.
