Uklanjanje
1. Ispustite rashladnu tekućinu.
2. Skinite poliklinasti remen.

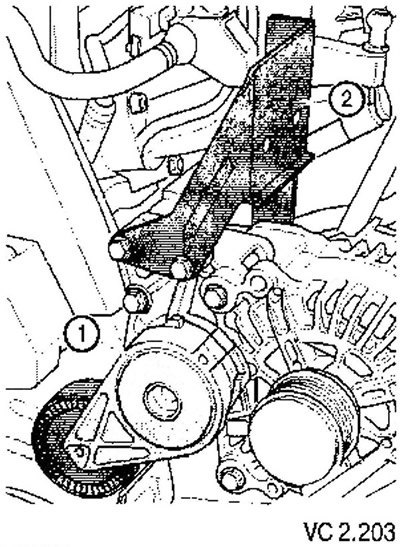

3. Uklonite štitnik (2).
4. Skinite zatezač (1) poliklinastog remena.
5. Skinite gornji dio poklopca razvodnog remena.
6. Otpustite maticu za pričvršćivanje zateznog valjka zupčastog remena i skinite zupčasti remen s remenice bregastog vratila.

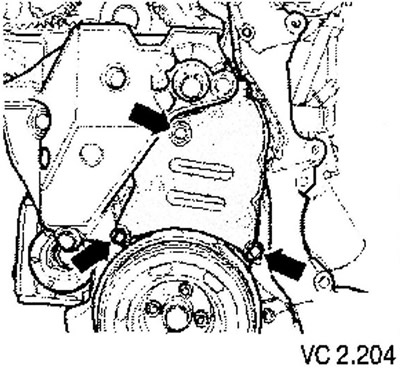

7. Skinite srednji dio poklopca zupčastog remena (strelice).
Pažnja!
- Remenica poliklinastog remena i donji štitnik zupčastog remena ne moraju se uklanjati.
- Ne skidajte zupčasti remen s zupčaste remenice radilice.
- Prije skidanja pumpe rashladne tekućine, prekrijte remen čistom krpom kako biste spriječili dolazak rashladne tekućine na njega.

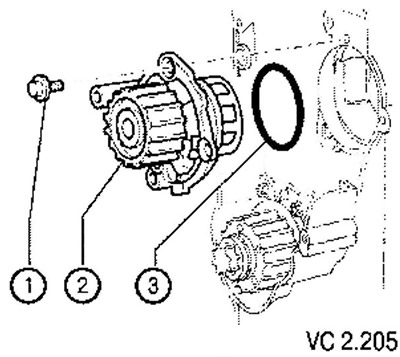

8. Odvrnite pričvrsne vijke (1) pumpe rashladne tekućine i uklonite pumpu (2).
9. Uklonite brtveni prsten (3).
Montaža
Instalacija se provodi obrnutim redoslijedom.
Momenti zatezanja:
- Pumpa rashladne tekućine do bloka cilindra: 15 Nm.
- Srednji dio poklopca zupčastog remena prema bloku cilindra: 10 Nm*.
- Zatezač poliklinastog remena prema nosaču pribora: 23 Nm.
* Nanesite sredstvo za učvršćivanje navoja
