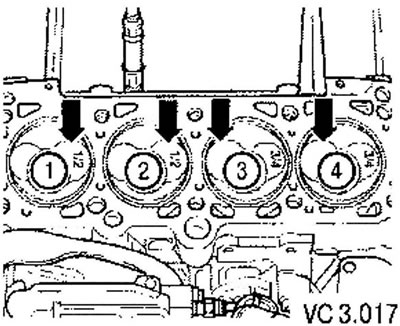

Položaj ugradnje i poravnanje klipova u odnosu na cilindre (VW Caddy 3)

Napomena: Nova glava klipa označena je bojom koja označava odgovarajuće brojeve cilindara.

Klipovi u cilindrima 1 i 2 (oznaka 1/2): veliko udubljenje u glavi klipa (za usisni ventil) okrenut prema zamašnjaku (strelice).

Klipovi u cilindrima 3 i 4 (oznaka 3/4): veliko udubljenje u glavi klipa (za usisni ventil) okrenut prema pogonu za razvod (strelice).
