Пералік вузлоў і дэталяў затамкавага механізму (VW Caddy 3)

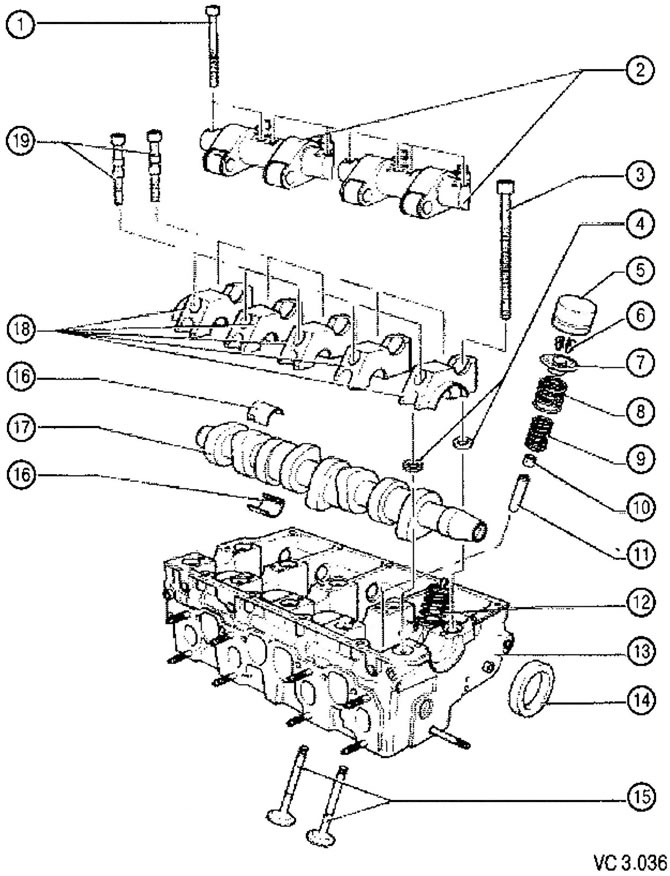

Пералік вузлоў і дэталяў затамкавага механізму з тэхналагічнымі заўвагамі па рамонце да малюнка VC3.036:
1. Вінт мацавання восі каромысла: 20 Нм і давярнуць на 1/4 абарачэння (90°):
- пры зборцы замяніць новым;
- Выконваць паслядоўнасць пры паслабленні і зацяжцы.
2. Вось каромыслаў у зборы:
- не мяняць месцамі каромысла.
3. Вінт мацавання галоўкі блока цыліндраў:
- пры зборцы замяніць новым;
- выконваць паслядоўнасць паслаблення і зацяжкі шруб мацавання ГБЦ;
- перад усталёўкай усталяваць шайбы ў ГБЦ.
4. Шайба шрубы мацавання ГБЦ:
- усталяваць на блок цыліндраў перад усталёўкай вечкаў апор.
5. Штурхач з гідракампенсатарам:
- не мяняць месцамі;
- класці працоўнай паверхняй уніз;
- перад усталёўкай праверыць восевы разбег размеркавальнага вала;
- вышмараваць працоўную паверхню;
- перад здыманнем зняць укладышы падшыпнікаў размеркавальнага вала.
6. Сухары фіксацыі верхняй талеркі затамкавых спружын.
7. Талерка спружыны клапана.
8. Вонкавая спружына клапана.
9. Унутраная спружына клапана.
10. Маслаздымны каўпачок.
11. Накіроўвалая ўтулка клапана.
12. Помпа-фарсунка.
13. Галоўка блока цыліндраў.
14. Сальнік размеркавальнага вала:
- працоўны беражок сальніка дадаткова не змазваць;
- перад усталёўкай ачысціць кантактную паверхню размеркавальнага вала ад масла, працёршы яе чыстым рыззём;
- пры ўсталёўцы заляпіць канаўку на шкарпэтцы размеркавальнага вала (напрыклад канцылярскай ліпкай стужкай).
15. Клапаны.
16. Укладыш:
- раней якія эксплуатаваліся ўкладышы не змяняць месцамі (пазначыць пры зняцці);
- утрымлівальныя выступы ўкладышаў, усталёўваных у блок цыліндраў і ў вечкі падшыпнікаў, павінны ляжаць сябар супраць сябра.
17. Размеркавальны вал:
- праверыць восевы разбег;
- радыяльны зазор вымяраць з дапамогай пластыкавага калібра Plastigage:
- гранічна дапушчальная велічыня: 0,11 мм,
- максімальнае радыяльнае біццё: 0,01 мм.
18. Вечка падшыпніка:
- пры ўсталёўцы вырабіць на пасадкавыя паверхні вонкавых вечкаў апор (1 і 5) герметык.
19. Шрубы мацавання накрывак падшыпнікаў размеркавальнага вала: 8 Нм і давярнуць на 1/4 абарачэння (90°):
- пры зборцы замяніць новым.
