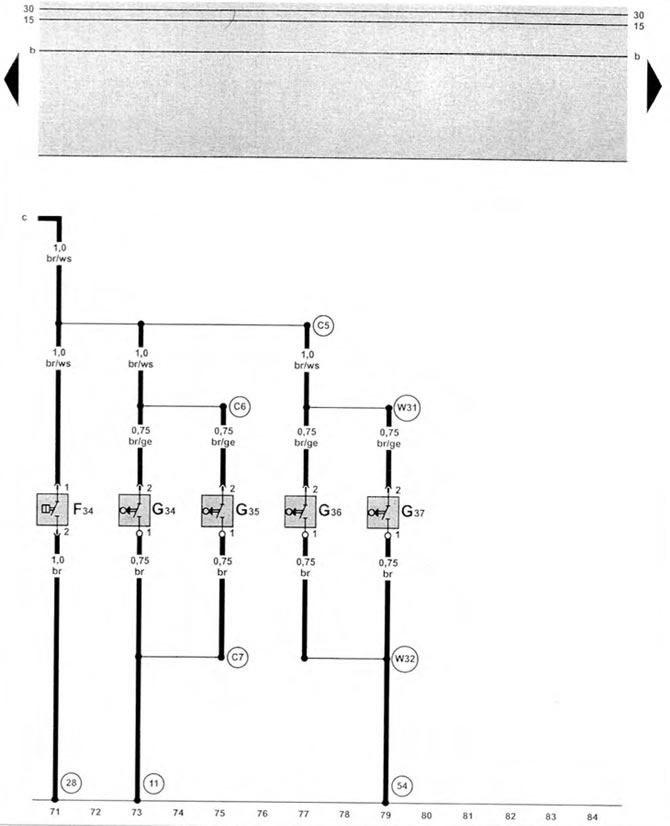

Основна схема на свързване от март 1997 г. (VI).
Индикатори за износване на спирачните накладки
| F34 | сигнален контакт за нивото на спирачната течност |
| G34 | индикатор за износване на спирачните накладки отпред ляво |
| G35 | индикатор за износване на спирачните накладки отпред десен |
| G36 | индикатор за износване на спирачните накладки заден ляв |
| G37 | индикатор за износване на спирачните накладки заден десен |
| (11) | заземяване под кутията на батерията |
| (28) | заземяване от лявата страна на предната стена на корпуса |
| (54) - | заземяване, защитна плоча отзад |
| (C5) | връзка 1 (индикатор за износване на спирачните накладки) включени с кабели отпред |
| (C6) | връзка 2 (индикатор за износване на спирачните накладки) включени с кабели отпред |
| (C7) | връзка 3 (индикатор за износване на спирачните накладки) включени с кабели отпред |
| (W31) | връзка 1 (индикатор за износване на спирачните накладки) включени кабели отзад |
| (W32) | връзка 2 (индикатор за износване на спирачните накладки) включени кабели отзад |
