Увага! Клапани не підлягають обробці (проточці або шліфування). Дозволяється лише притирання клапанів.
Розміри клапанів
Впускний клапан | Випускний клапан | |
Діаметр а | 29,5 мм | 26,0 мм |
Діаметр b | 5,973 мм | 5,953 мм |
Довжина з | 100,9 мм | 100,5 мм |
Кут α | 45° | 45° |
Обробка сідел клапанів
Увага!
- При ремонті двигунів з негерметичними клапанами недостатньо замінити клапани або обробити сідла клапанів. Необхідно також, особливо для двигунів з великим пробігом, перевірити знос направляючих клапанів втулок.
- Обробку сідел клапанів слід проводити до досягнення бездоганної форми конічної замикаючої поверхні.
- Перед початком роботи слід розрахувати максимально допустиму величину припуску обробку. Перевищення максимально допустимого припуску на обробку призводить до порушення нормальної роботи гідрокомпенсаторів. При цьому голівку блоку циліндрів потрібно буде замінити.
Розрахувати максимально допустимий припуск на обробку можна в такий спосіб.

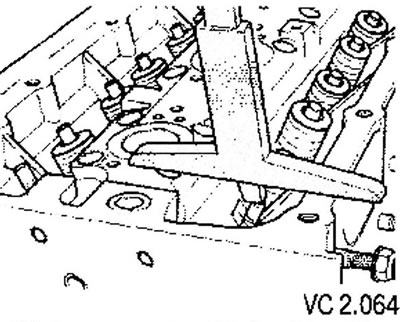

1. Встановити клапан у напрямну втулку і щільно притиснути його до сідла.
Увага! Якщо клапан під час ремонту підлягає заміні, для вимірювання слід використовувати новий клапан.
2. Виміряти відстань між кінцем стрижня клапана та верхнім краєм головки блоку циліндрів.
3. Розрахувати максимально допустимий припуск на обробку на основі вимірюваної відстані та мінімально допустимого розміру.
Мінімальні розміри
Впускний клапан: 7,6 мм.
Випускний клапан: 7,6 мм.
Різниця виміряної відстані та мінімального розміру дорівнює максимально допустимому припуску на обробку.
Приклад розрахунку припуску на обробку сідел клапанів
Виміряна відстань | 8,0 мм |
Мінімальний розмір | 7,6 мм |
Максимально допустимий припуск на обробку | 0,4 мм |
Обробка сідла впускного клапана
Розмір | Значення для сідла впускного клапана |
Діаметр а | 28,7 мм |
Максимально допустимий припуск на обробку b | Розрахункове значення |
Ширина замикаючої поверхні клапана з | 1,5. 1,8 мм |
Кут фаски сідла клапана α | 45° |
Кут верхньої коригувальної фаски β | 30° |
Кут нижньої коригуючої фаски γ | 60° |

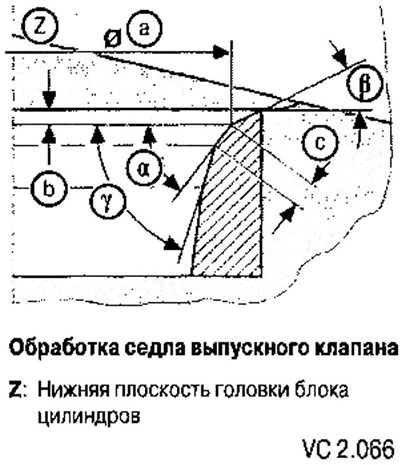

Обробка сідла випускного клапана
Розмір | Значення для сідла випускного клапана |
Діаметр а | 25,0 мм |
Максимально допустимий припуск на обробку b | Розрахункове значення |
Ширина замикаючої поверхні клапана з | приблизно. 1,8 мм |
Кут фаски сідла клапана α | 45° |
Кут верхньої коригувальної фаски β | 30° |
Кут нижньої коригуючої фаски γ | 60° |
