Зняттям встановлення масляного насоса (VW Caddy 3)

Зняття

1 Зняти зубчастий ремінь основного приводу ГРМ.

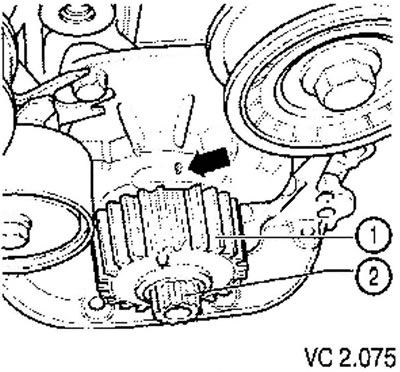

2 Закріпити зубчастий шків колінчастого валу (1) старим гвинтом (2) до колінчастого валу.

3. Встановити колінчастий вал у положення ВМТ циліндра №1.

4. Відсутній зуб зубчастого шківа повинен збігатися з позначкою на масляному насосі (стрілка).

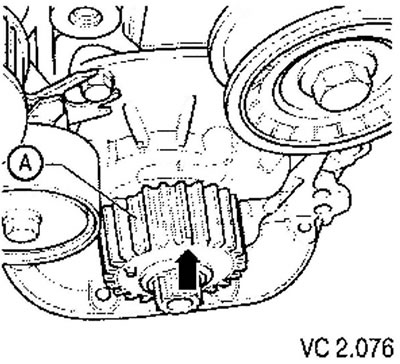

5. Повернути колінчастий вал або зубчастий шків із положення ВМТ на три зуби проти годинникової стрілки. При цьому праворуч зрізаного зуба (А) зубчастого шківа третій зуб (стрілка) повинен збігтися з відміткою ВМТ на корпусі масляного насоса.

Увага! В результаті цієї установки колінчастий вал приводиться в монтажне положення масляного насоса. Один із чотирьох кулачків маточини веденого диска на колінчастому валі повинен знаходитися вгорі.

6. Зняти натяжний ролик зубчастого ременя основного приводу.

7. Зняти піддон масляного картера.

8. Зняти маслоприймач.

9. Зняти зубчастий шків колінчастого валу.

10. Зняти масляний насос.

11. Зняти прокладку.

12. Видалити залишки герметика на блоці циліндрів плоским шабером.

13. Очистити посадкові поверхні; на них не повинно бути олії та мастила.

Встановлення

Умови монтажу

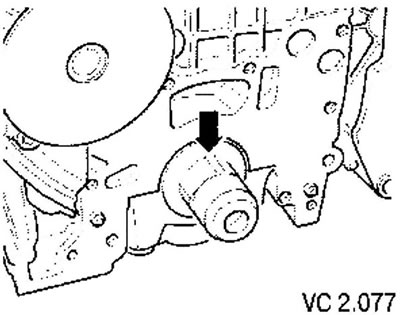

Один із чотирьох кулачків маточини веденого диска (стрілка) на колінчастому валі знаходиться вгорі.

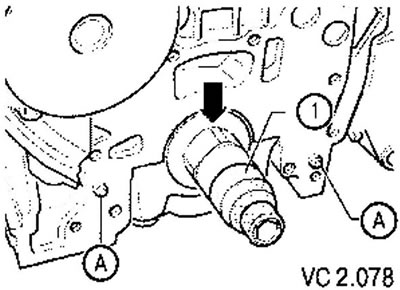

1. Встановити монтажний пристрій (1) на колінчастий вал і затягнути гвинт від руки.

2. Встановити нову прокладку на центрувальні втулки (А).

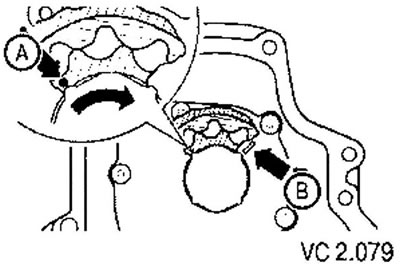

3. Поєднати позначку стрілка (А) внутрішнього ротора масляного насоса з позначкою монтажного положення стрілка (В) кришки корпусу масляного насоса.




4. Змастити всі чотири кулачки маточини веденого диска колінчастого валу маслом.

5. Злегка змастити робочу кромку сальника колінчастого валу олією.

6. Акуратно встановити масляний насос на кулачки маточини веденого диска колінчастого валу.

7. При необхідності потрібно злегка повернути внутрішній ротор по відношенню до кулачків маточини веденого диска колінчастого валу.

8 Обережно встановити масляний насос на центрувальні втулки.

9. Закріпити масляний насос новими гвинтами. Момент затягування: 12 Нм.

10. Зняти втулку пристрою.

11. Встановити маслоприймач.

12. Встановити піддон масляного картера.

13. Встановити натяжний ролик зубчастого ременя основного приводу ГРМ.
