Обработка седел клапанов (VW Transporter T3)

Седла клапанов в головке цилиндров с небольшими следами износ а и прогаров могут в принципе обрабатываться, если не нарушен 15°-скос по наружной окружности гильзы седла клапана. В противном случае головка цилиндров заменяется. Для обработки требуется соответствующая ручная фреза или фрезерный станок.

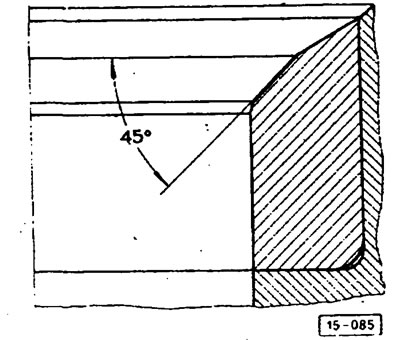

Для обеспечения безупречной центровки особенно тщательно должна быть обработана 45°-поверхность. Чтобы не вывести головку цилиндров из строя преждевременно, снять только столько материала, чтобы охватить всю ширину седла.

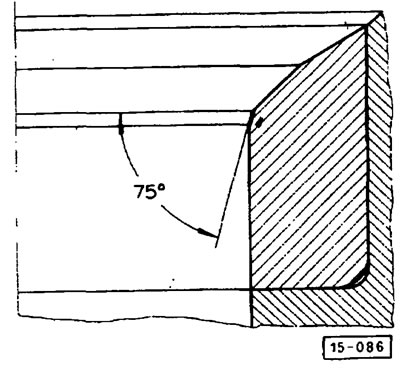

При 75° поверхности слегка подрезать под этим углом нижний край гильзы седла выпускного клапана.

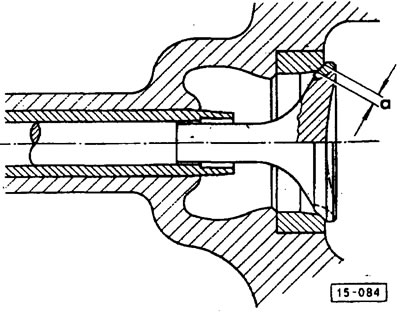

При 15° поверхности подрезать под этим углом верхний край гильзы седла так, чтобы получить следующий размер "а".


Оригинал текста можно найти на: VWManual.ru



Ширина седла "а" должна находиться между 1,4 и 2,5 мм.
