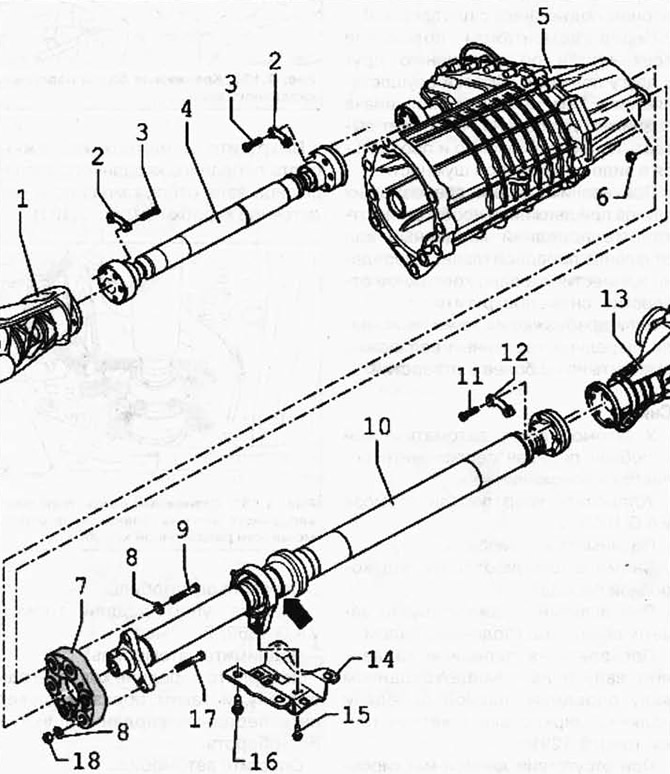

Рис. 3.128. Карданный вал и передняя главная передача: 1 - передняя главная передача: 2 - прокладка 3 - болт, 30 Нм 90°; 4 - передний карданный вал; 5 - раздаточная коробка; 6 - шестигранная гайка; 7 - диск шарнира; 8 - шайба; 9 - болт, 75 Нм; 10 - задний карданный вал; 11 - затяните болт с внутренней звездочкой с моментом 30 Нм и довернуть на 90°; 12 - прокладка; 13 - задняя главная передача; 14 - держатель; 15 - болт, 20 Нм; 16 - болт, 60 Нм; 17 - болт; 18 - шестигранная гайка, 75 Нм.
ПРИМЕЧАНИЕ: Карданные валы не подлежат ремонту. Задний карданный вал не сгибайте, храните и транспортируйте только в горизонтальном положении. Снимайте задний карданный вал в положении креплением кверху. Перед демонтажом положение всех частей по отношению друг к другу пометьте. Сборка осуществляется в том же положении, иначе возникает дисбаланс, что может вызвать повреждения опор и проявиться в виде повышенной шумности.
ПРИМЕЧАНИЕ: Если передний карданный вал отсоединяется только от раздаточной коробки или только от передней главной передачи, или задний карданный вал от задней главной передачи, то соответствующий карданный вал должен быть привязан или, под него должна быть установлена опора.
ПРИМЕЧАНИЕ: При жалобах на вибрацию, посторонние шумы переднего или заднего карданного вала, перед заменой карданного вала, соответствующий вал главной передачи должен быть смещен на одно крепежное отверстие. Данные работы можно проведите 5 раз на главных передачах и 2 на раздаточной коробке.
