Снятие
Слейте моторное масло.
ПРИМЕЧАНИЕ: Соблюдайте правила утилизации.
Отсоедините соединительную трубку к компрессору пневматической подвески на воздушном фильтре.
Снимите воздушный фильтр в сборе с расходомером воздуха.
Открутите крепежные гайки 2 на правой и левой подушках двигателя.
Вставьте в траверсу 10-222 А -адаптер 10-222 А/16 высокой стороной направляющей для ходового винта вверх.
Вставьте адаптеры 10-222 А/19 в траверсу 10-222 А справа и слева. Установите траверсу 10-222 А на лонжероны.
Подцепите двигатель двумя серьгами 10-222 А/12 - к адаптерам 10-222 А /16 - и слегка натянуть его.
Снимите подрамник.
Снимите кронштейн опоры двигателя. Подушки двигателя оставить прикрепленными к кронштейну опоры двигателя.
Отсоедините 3-контактный штекер от датчика уровня и температуры моторного масла G266.
Открутите крепление масляного поддона.
При необходимости для отделения масляного поддона, слегка ударьте по нему резиновым молотком.
Удалите остатки герметика на блоке цилиндров с помощью плоского шабера.

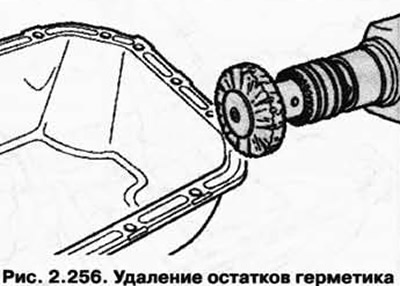

Удалите остатки герметика на масляном поддоне с помощью вращающейся щетки-насадки, например ручной дрели с комплектом щеток-насадок с пластмассовой щетиной (наденьте защитные очки) (рис. 2.256).
Очистите уплотнительные поверхности - на них не должно быть масла и смазки.
Установка
ПРИМЕЧАНИЕ: Следите за сроком годности герметика. Масляный поддон должен быть установлен в течение 5 минпосле нанесения силиконового герметика.
Отрежьте носик тюбика по передней отметке (отверстия около 3 мм).

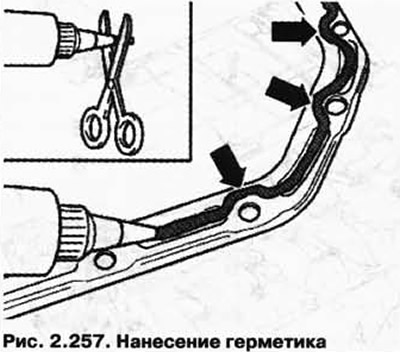

Нанесите силиконовый герметик D 176 404 А2, как показано на рисунке 2.257, на чистую посадочную поверхность масляного поддона.
Валик герметика должен составлять: 2-3 мм в толщину.
В местах отверстий под крепежные болты нанесите герметик с внутренней стороны - стрелки.
ПРИМЕЧАНИЕ: Толщина жгута герметика не должна превышать выше указанного значения, так как лишний герметик может попасть в масляный поддон и засорить сетчатый фильтр маслозаборного патрубка масляного насоса.

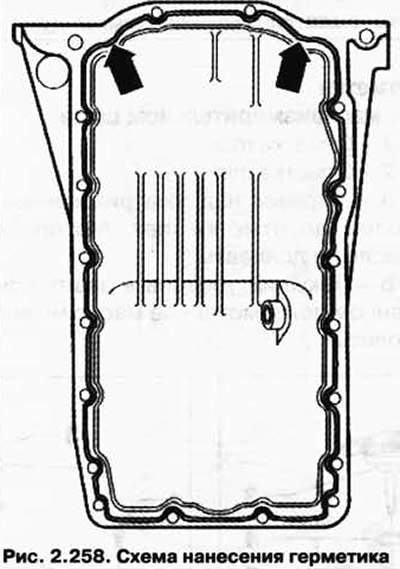

Наносите силиконовый герметик D 176 404 А2 на чистую посадочную поверхность масляного поддона, как показано на рисунке (рис. 2.258).
Сразу же установите масляный поддон и слегка затяните все болты крепления.
Затяните болты крепления масляного поддона моментом 12 Нм.
ПРИМЕЧАНИЕ: После установки масляного поддона герметик должен высохнуть примерно за 30 мин. Только после этого можно залить моторное масло. Дальнейшая установка и сборка выполняется в обратной снятию последовательности.
