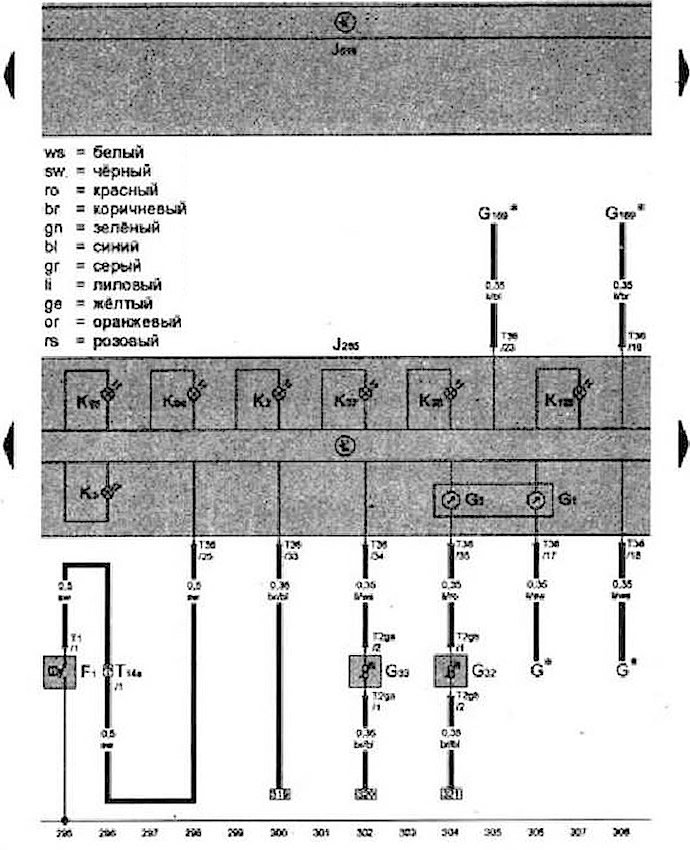

- F1 - Датчик давления масла
- G - Датчик уровня топлива
- G1 - Указатель уровня топлива
- G3 - Указатель температуры ОЖ
- G32 - Датчик сигнализатора низкого уровня охлаждающей жидкости
- G33 - Датчик уровня жидкости в бачке омывателя
- G169 - Датчик уровня топлива 2
- J285 - блок управления комбинации приборов
- J519 - блок управления бортовой сети
- К - Комбинация приборов
- К2 - Контрольная лампа генератора
- К3 - Контрольная лампа давления масла
- К28 - Контрольная лампа температуры ОЖ и сигнализатора низкого уровня ОЖ
- К37 - Контрольная лампа низкого уровня жидкости в бачке стеклоомывателя
- К65 - Контрольная лампа левых указателей поворота
- К94 - Контрольная лампа правых указателей поворота
- К105 - Контрольная лампа резервного запаса топлива
- Т1 - Разъём, 1-контактный
- Т2ga - Разъем, 2-контактный
- T2gb - Разъем, 2-контактный
- Т14а - Разъем, 14-контактный, рядом с АКБ
- Т36 - Разъём, 36-контактный
- * - В зависимости от комплектации, см. схему электрооборудования соответствующего двигателя
