Регулировка стояночного тормоза (VW Sharan 1)

Рычаг стояночного тормоза через тросовые тяги приводит в действие тормозные механизмы задних колес. В качестве тяг используется стальной трос в гибкой, витой оплетке. Износ стояночного тормоза в процессе эксплуатации незначителен. Обычно регулировка стояночного тормоза не требуется, благодаря работе системы саморегулирования тормозных дисков.

Регулировку стояночного тормоза производят при исправной рабочей тормозной системе в следующих случаях:

• после замены тросов привода стояночного тормоза;
• после замены скоб тормозного дискового механизма;
• после замены тормозных колодок или тормозных дисков;
• при большом ходе рычага стояночного хода.

Внимание! Тросовый привод и все подвижные элементы стояночной тормозной системы должны иметь легкий ход, а задние тормозные механизмы рабочей системы отрегулированы.

Регулировку стояночного тормоза проводите в следующем порядке:

• несколько раз с силой нажмите на педаль тормоза и отпустите ее;
• опустите рычаг стояночного тормоза в нижнее положение;
• приподнимите и выставьте на опору заднюю часть автомобиля;

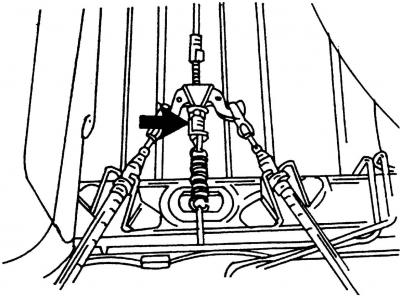

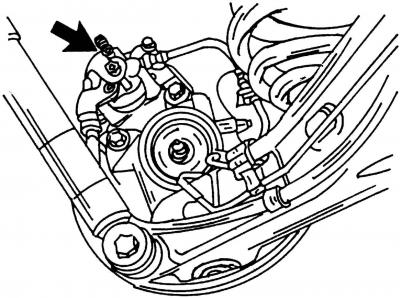

• затягивайте регулировочную гайку (рис. 310) рядом с уравнителем до тех пор, пока рычажок ручного тормоза на заднем тормозном суппорте не сдвинется с упора (рис. 311). Образовавшийся зазор может составлять до 1 мм;
• установите рычаг привода стояночного тормоза в крайнее верхнее положение и снова опустите его. Проверьте, свободно ли вращаются колеса. Накладки тормозных колодок не должны тереться о тормозные диски;
• установите рычаг привода стояночного тормоза на 3-6 щелчков и убедитесь, что колеса в этом случае не проворачиваются.

Если тяговые тросы привода не обеспечивают должного натяга всего тормозного механизма, то в этом случае регулировку стояночного тормоза проводите в следующем порядке:

• полностью ослабьте регулятор (рис. 310) стояночного тормоза до тех пор, пока рычажки стояночного тормоза на задних тормозных суппортах не отойдут назад до упора;
• нарисуйте напротив друг друга две маленьких черты — одну на рычажке стояночного тормоза, а другую на заднем тормозном суппорте;
• медленно затягивая регулятор стояночного тормоза, следите за рычажками стояночного тормоза, которые должны приподняться. Когда расстояние между метками составит примерно 1,0 мм, установите рычаг привода стояночного тормоза в крайнее верхнее положение, чтобы натяжение тросов привода стояночного тормоза выровнялось;
• снова проверьте положение рычажков на обоих тормозных суппортах задних колес. Если оно осталось прежним, то затяните регулятор ручного тормоза;
• установите рычаг привода стояночного тормоза на 3-6 щелчков и убедитесь, что колеса в этом случае не проворачиваются;
• установите рычаг привода стояночного тормоза в крайнее верхнее положение и снова опустите его. Проверьте, свободно ли вращаются колеса. Накладки тормозных колодок не должны тереться о тормозные диски.
