- штекеры жгутов проводов, а также другие штекеры электрической и электронной систем можно извлекать из своих гнезд или устанавливать обратно только по истечении не менее 20 с после отключения зажигания.
- подавать напряжение на электронные и электрические приборы надо только тогда, когда в этом есть необходимость.
- избегать неправильного соединения полюсов аккумуляторной батареи при подключении ее к потребителям.
- ни в коем случае не замыкать на "массу" клемму 1 катушки зажигания.
- никогда не подсоединять "плюс" аккумуляторной батареи на клемму 1 катушки зажигания.
- дополнительные общие указания.

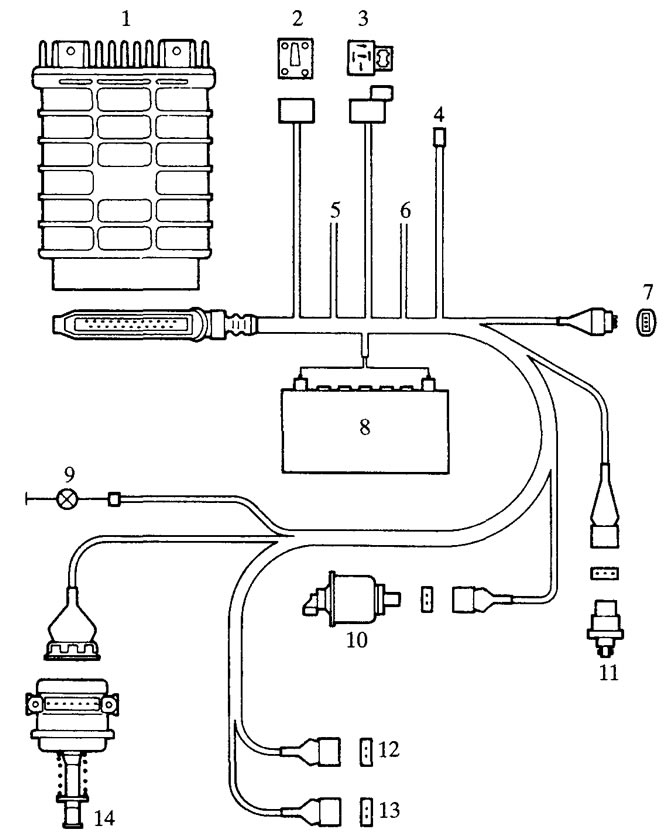

Рис. 6.9. Схематическое изображение кабелей системы Ecotronic. Изображена только проводка, оказывающая влияние на электронноуправляемые функции карбюратора и системы зажигания: 1 - контроллер; 2 - реле подогрева впускного трубопровода; 3 - главное реле; 4 - катушка зажигания; 5 - клемма "15" катушки зажигания; 6 - кодирование под октановое число топлива и вызов диагностики; 7 - датчик частоты вращения коленчатого вала; 8 - аккумуляторная батарея; 9 - диагностическая лампа; 10 - механизм привода воздушной заслонки (сервопривод воздушной заслонки); 11 - потенциометр положения дроссельной заслонки; 12 - датчик температуры стенки впускного трубопровода; 13 - датчик температуры охлаждающей жидкости; 14 - регулятор положения дроссельной заслонки (сервопривод дроссельной заслонки).
Карбюратор требует лишь минимального обслуживания при его эксплуатации. Необходимо обращать внимание на надежность контактов всех соединений кабеля. После мойки двигателя рекомендуется для избежания коррозии опылить из пульверизатора карбюратор составами CLP или WD40.
Для крепления отдельных устройств на карбюраторе применяются винты с потайными головками, поэтому для их монтажа и демонтажа рекомендуется применять соответствующий гайковерт, например, Hazet Т25.
Ограничительные регулировочные винты юстируются на предприятии-изготовителе без возможности их регулирования, они выполнены как винты с отрывной головкой.
Текст скопирован с этого портала: VWMANUAL.ru
В случае необходимости проверяют и регулируют параметры холостого хода.
