Систем управљања мотором AUH 2.8 CDI од марта 2002. (VI).

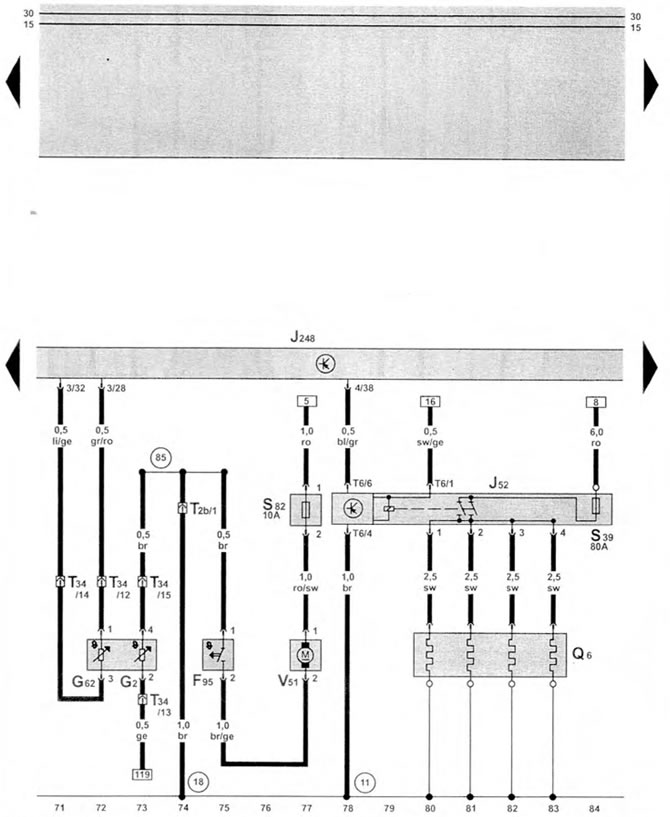

Управљачка јединица за убризгавање дизел горива, сензор температуре расхладне хлађеће течности, грејачи, релеј грејача
| F95 | термички прекидач за чишћење система хлађења |
| G2 | сензор температуре расхладне течности |
| G62 | сензор температуре расхладне течности |
| J52 | релеј грејача, близу акумулатора |
| J248 | контролна јединица за убризгавање дизел горива, близу батерије |
| Q6 | свеће сијалице |
| S39 | осигурач за свеће сијалице, на релеј за свеће сијалице |
| S82 | осигурач пумпе за чишћење расхладне течности |
| T2b | конектор ожичења, 2-пински, лева страна мотора |
| Т6 | 6-пински конектор за ожичење релеја грејача |
| T10 | конектор ожичења, 10-пински, лева страна мотора |
| T34 | конектор за ожичење, 34-пински, у моторном простору, комплет ожичења мотора |
| V51 | пумпа за чишћење система хлађења |
| (11) | веза на "масу" |
| (18) | веза на "масу" |
| (85) | веза са каросеријом 1 у комплету ожичења у моторном простору |
(Погледајте оригинални чланак на ресурсу vwmanual.ru)
