Основни дијаграм ожичења из марта 1997. (VIII).

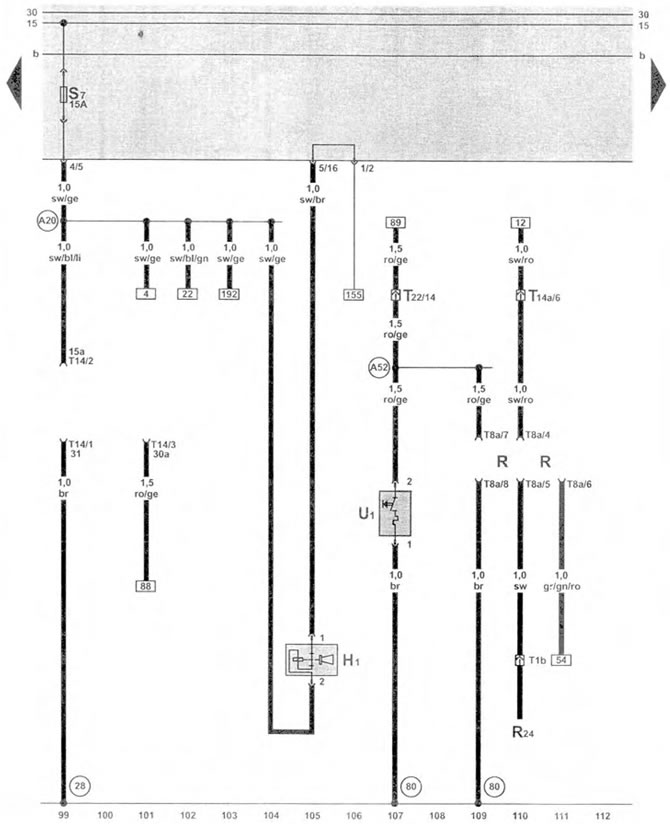

Упаљач за цигарете, радио конектор, напајање за самодијагностику возила, сигнал
| Х1 | сигнал |
| R | радио |
| R24 | антенско појачало |
| T1b | конектор за ожичење, једнопински, напред, близу сијалице унутрашњег светла |
| T8a | 8-пински конектор за ожичење на радију |
| T14 | конектор за ожичење, 14-пински, у доњем делу путничког простора, напред, лево, спојни елемент за самодијагностиковање аутомобила помоћу VAG 1551 тестера |
| Т14а | конектор за ожичење, 14-пински, лево испод контролне табле |
| Т22 | конектор за ожичење, 22-пински, лево испод контролне табле |
| U1 | упаљач за цигарете |
| (28) | уземљење на левој страни предњег зида тела |
| (80) | веза са телом 1 у комплету ожичења инструмент табле |
| (A20) | прикључак (15a) у комплету ожичења инструмент табле |
| (A52) | веза са позитивним терминалом у комплету ожичења на инструмент табли |
